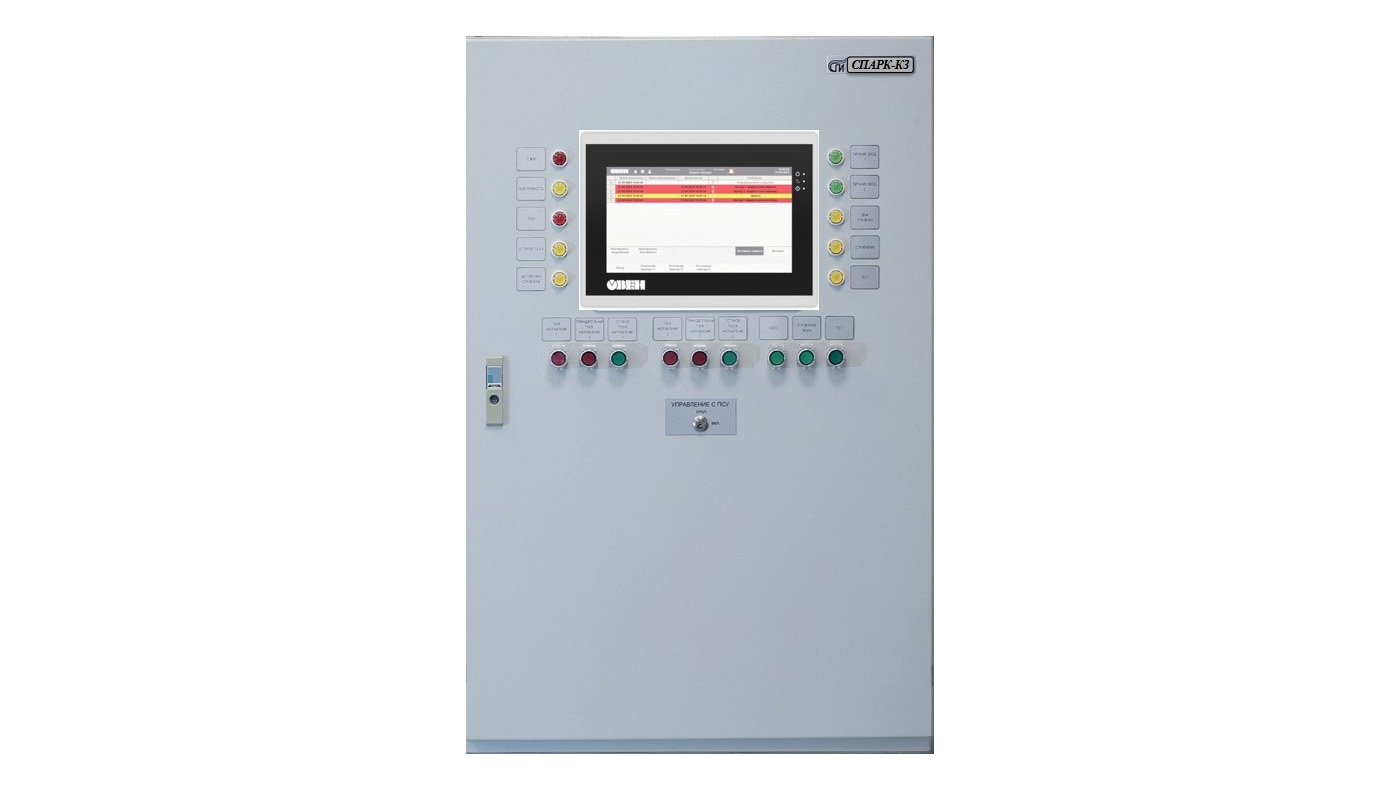

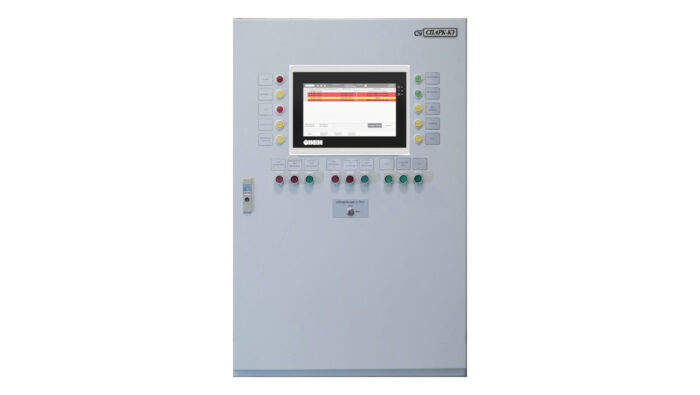

Шкаф контроля загазованности «СПАРК-КЗ»

Для печати

Шкаф контроля загазованности «СПАРК-КЗ» (контроллер) предназначен для сбора информации от датчиков газов (газоанализаторов) или от их вторичных приборов (при наличии) посредством унифицированного аналогового токового сигнала 4-20 (0-20) мА или по интерфейсам типа RS 422/RS485 (Modbus RTU), Ethernet (протокол Modbus TCP), Profibus (Profibus DP-V1), CAN (CANopen), а также, при необходимости, прием дискретных сигналов (пороговых значений), ее обработки по заданным алгоритмам и выдачи команд управления на средства оповещения, в систему управления инженерным и технологическим оборудованием.

Область применения — автоматические системы контроля загазованности для промышленных объектов различного назначения.

Шкаф «СПАРК-КЗ» может работать как автономно, так и в составе комплексов (систем). При автономной работе в состав каждого шкафа «СПАРК-КЗ» входит необходимые элементы сигнализации и управления.

Технические характеристики Преимущества Документация Сертификаты Листовка

Технические характеристики

Напряжение по основной линии электропитания

~220 В, диапазон от 187 до 242 В (частота 50±1 Гц)

Напряжение по резервной линии электропитания

~220 В, диапазон от 187 до 242 В (частота 50±1 Гц),
=200 В, диапазон от 187 до 242 В,
=110 В, диапазон от 90 до 140 В

Напряжение в шлейфах пожарной сигнализации

=24 В

Потребляемая мощность в дежурном режиме и при полной нагрузке

Зависит от проекта

Время готовности к работе после включения питания

30 сек

Максимальное сечение проводов шлейфов извещателей и соединительных линий оповещателей подключаемых к контроллеру

2,5 мм²

Температура окружающей среды (рабочие условия эксплуатации)

от 0...+50°С

Относительная влажность воздуха (рабочие условия эксплуатации)

93% при температуре 40°С без конденсации влаги

Электрическая изоляция между соединенными вместе клеммами питания и корпусом контроллера, соединенными вместе проводами сигнальных линий и корпусом контроллера

~1500 В

Срок службы

не менее 15 лет

Гарантия

18 месяцев или 12 месяцев с даты установки на объекте

Преимущества

СПАРК-КЗ является как типовым, так и проекто компонуемым устройством управления системой контроля загазованности
На базе СПАРК-КЗ могут быть созданы как аналоговые, так и цифровые системы контроля загазованности. Системы могут иметь централизованную или распределенную структуру
Системы могут включать в себя от двух газоанализаторов до практически неограниченного их количества (зависит от возможности применяемых систем ПЛК)
Могут быть применены любые ПЛК (в том числе, по рекомендациям заказчика)
СПАРК-КЗ может работать с газоанализаторами и устройствами автоматизации и оповещения как производства АО «Спецпожинжиниринг», так и других производителей (в том числе, по рекомендациям заказчика)
В состав СПАРК-КЗ может входить одна или несколько сенсорных панелей сигнализации и управления, а также одно или несколько АРМ оператора
Могут быть реализованы любые алгортмы автоматизации системы контроля загазованности (СКЗ) согласно проекта
Могут быть реализованы любые схемы электропитания и резервирования
Специалисты АО «Спецпожинжиниринг» реализуют конструкцию и алгоритмы СПАРК-КЗ согласно готового проекта, разработают проект по техническому заданию заказчика или помогут составить техническое задание с дальнейшими шагами по созданию как СПАРК-КЗ, так и системы в целом
