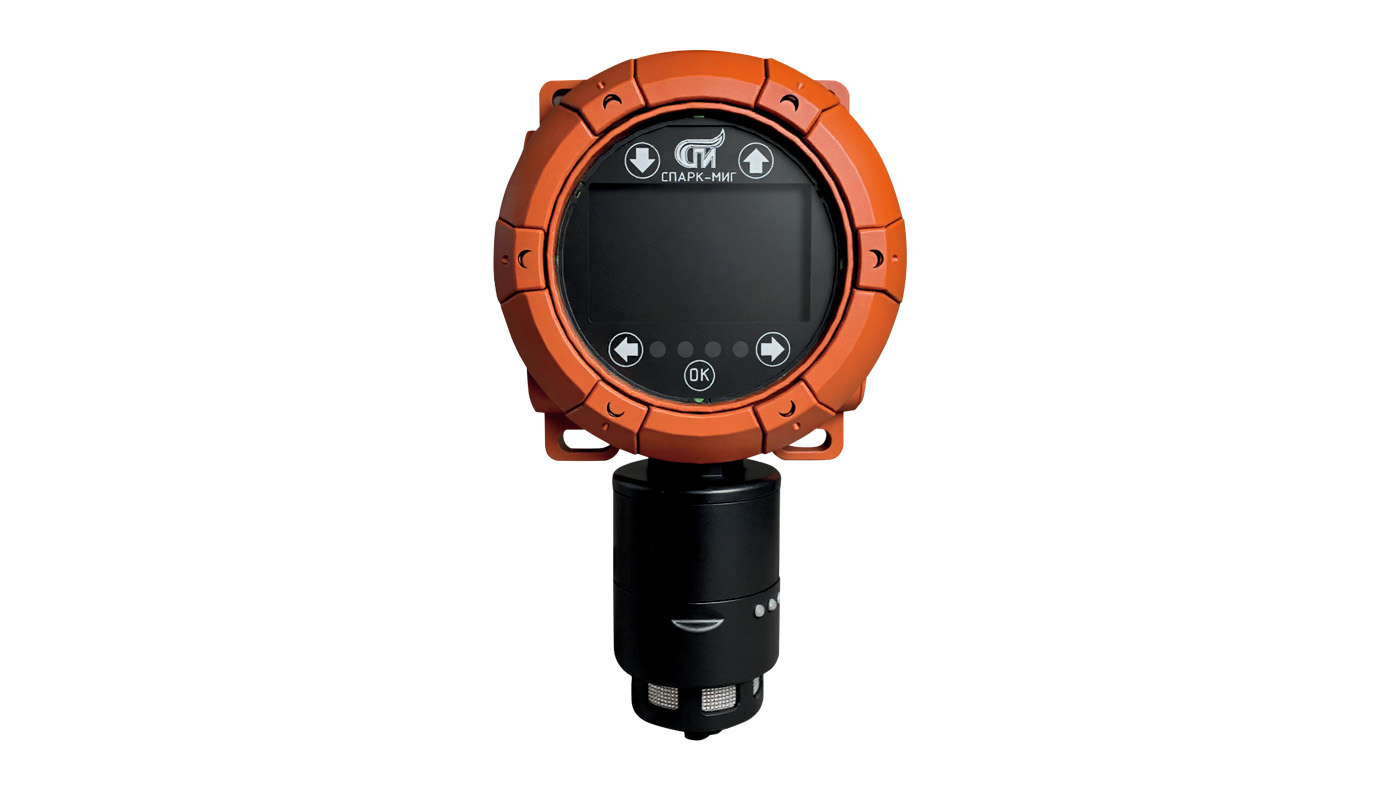

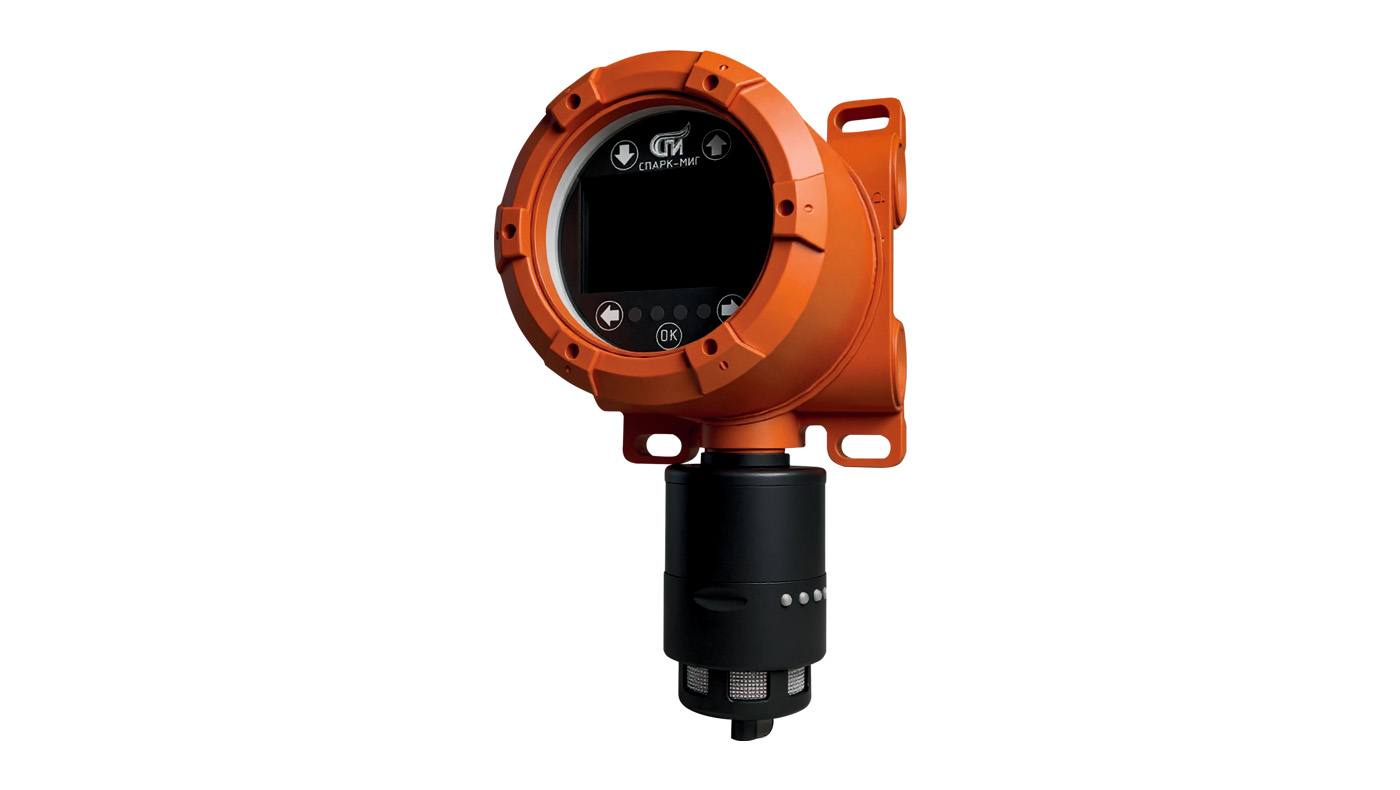

Газоанализатор стационарный взрывозащищенный СПАРК-МИГ
Для печати
Газоанализаторы стационарные СПАРК-МИГ — модульные интеллектуальные газоанализаторы. Новейшая разработка в области измерения взрывоопасных и токсичных газов. Доступен режим искусственного интеллекта для стабилизации показаний от влияния условий окружающей среды и сложной газовой обстановки (возможно отключение режима ИИ).
Модульная конструкция обеспечивает гибкость в выборе только нужных пользователю функций. Возможность использования до 32 выносных сенсоров расширяет функционал газоанализатора до уровня системы без применения вторичных приборов.
Газоанализатор совместим со всеми типами газовых сенсоров, применяемых для промышленной безопасности. Применяется внутри помещений, на открытых площадках, в воздуховодах и технологических установках в том числе, во взрывоопасных зонах 1, 2, 21 и 22.
Технические характеристики
Маркировка взрывозащиты
1 Eх db [ia Ga] IIС Т6 Gb X
Ex tb [ia Da] IIIC T80°С Db X
Ex tb [ia Da] IIIC T80°С Db X
Напряжение электропитания
18 - 32 В постоянного тока (номинальное – 24 В)
Потребляемая мощность
номинальная 2,0 Вт,
c включенным обогревателем 4,0 Вт
c включенным обогревателем 4,0 Вт
Измеряемые газы
взрывоопасные, токсичные газы и пары, кислород, контроль ДВК, ПДК в.р.з, аварийных утечек
Типы сенсоров
инфракрасные,
термокаталитические,
электрохимические,
фотоионизационные
термокаталитические,
электрохимические,
фотоионизационные
Количество выносных сенсоров
до 32 штук
Рабочая температура
–60… +70°С
Относительная влажность воздуха
5 - 100% (без конденсации)
Степень защиты оболочкой
IP66/68/69
Выходы (в зависимости от модификации)
токовый выход 4–20 мА,
три сигнальных реле,
реле неисправности (опция),
HART 7 (опция),
RS-485 Modbus (опция),
Bluetooth (опция)
три сигнальных реле,
реле неисправности (опция),
HART 7 (опция),
RS-485 Modbus (опция),
Bluetooth (опция)
Количество отверстий для кабельных вводов
5 с резьбой М25х1,5
Материал корпуса
алюминий или нержавеющая сталь 316
Срок службы
25 лет (сенсоры от 1 года до 10 лет)
Гарантия
3 года (газоанализатор и ИК-сенсоры); 1 год (электрохимические, термокаталитические и фотоионизационные сенсоры)
Модификации
СПАРК-МИГ-ИК/хх/уу-
ИК: Инфракрасный/xx: вещество/yy: диапазон
СПАРК-МИГ-ЭХ/хх/уу-
ЭХ: Электрохимический/xx: вещество/yy: диапазон
СПАРК-МИГ-ТК/хх/уу-
ТК: Термокаталитический/xx: вещество/yy: диапазон
СПАРК-МИГ-ФИД/хх/уу-
ФИД: Фотоионизационный/вещество/диапазон
далее ...-ЭТХ-РМ-
-ЭТХ- (Э: экран, Т: 4-20 мА, Х - HART); -РМ- (Р: реле, М: Modbus RTU). Возможен выбор опций, например, "-Т-" (только токовый выход без HART и экрана)
далее ...-A (или С) - 0 (или А или С)
-А- (корпус из алюминия или "С" - из нержавеющей стали); -0 (нет выносного сенсора или "А" - выносной сенсор с коробкой из алюминия или "С" - из нержавеющей стали
далее ...+ЗСК+ХАРТ
Через "+" обозначаются опциональные устройства (ЗСК - светозвуковой оповещатель СПАРК-СЗО с красным свечением, доступны другие цвета; ХАРТ - внешний искробезопасный порт HART)
Пример полной маркировки
СПАРК-МИГ-ТК/H2/50-ЭТХ-РМ-А-А+ЗСЖ+ХАРТ
Расшифровка: Газоанализатор СПАРК-МИГ с термокаталитическим сенсором, откалиброванным на водород, с диапазоном измерений 0...50 %НКПР, с экраном, токовым выходом 4-20 мА с поддержкой стандарта HART, с реле, c MODBUS RTU, в корпусе из алюминия с выносным сенсором также в корпусе из алюминия, со СПАРК-СЗО (цвет свечения желтый), с внешним портом HART
Расшифровка: Газоанализатор СПАРК-МИГ с термокаталитическим сенсором, откалиброванным на водород, с диапазоном измерений 0...50 %НКПР, с экраном, токовым выходом 4-20 мА с поддержкой стандарта HART, с реле, c MODBUS RTU, в корпусе из алюминия с выносным сенсором также в корпусе из алюминия, со СПАРК-СЗО (цвет свечения желтый), с внешним портом HART
Преимущества
- Работает с инфракрасными, термокаталитическими, электрохимическими и фотоионизационными сенсорами
- Широкий перечень измеряемых газов и паров
- Замена сенсора во взрывоопасной зоне без отключения электропитания
- Автоматически определяет тип устанавливаемого сенсора, его целевой газ и диапазон измерений
- Наличие обогрева сенсоров обеспечивает стабильную работу во всём диапазоне температур эксплуатации
- 3 реле порогов П1, П2, П3 + реле неисправности (опция)
- Возможность комплектования двумя светозвуковыми оповещателями СПАРК-СЗО одновременно
- Большой OLED-дисплей с понятным русским/английским интерфейсом и текстовыми предупреждениями и сообщениями о неисправностях
- Возможность комплектования внешним искробезопасным HART-портом
- Часы реального времени
- Архив событий и измерительной информации
- Доступен график трендов загазованности за последние 15 минут
- Расширенные настройки реле (фиксация/без фиксации; гистерезис; нормально запитанные или запитываемые по сработке)
- Доступна калибровка с помощью меню экрана, через RS-485, HART, а также с сенсорного модуля
- Светодиодная индикация режимов работы и магнитогерконовый интерфейс на сенсорном модуле делает простым применение выносных версий
