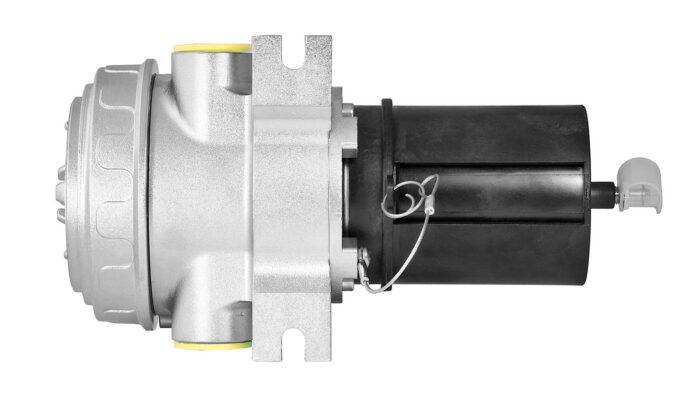

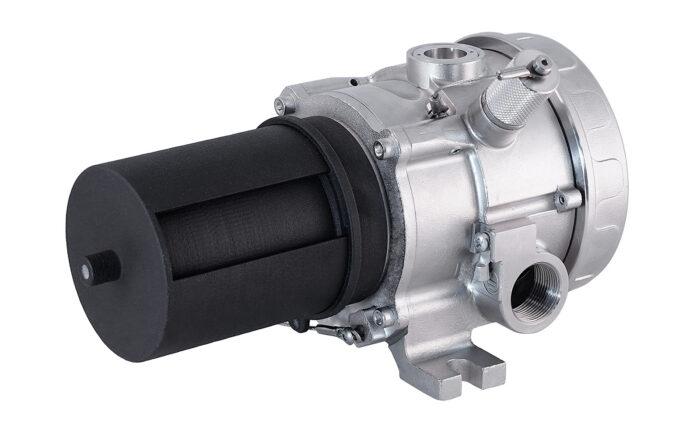

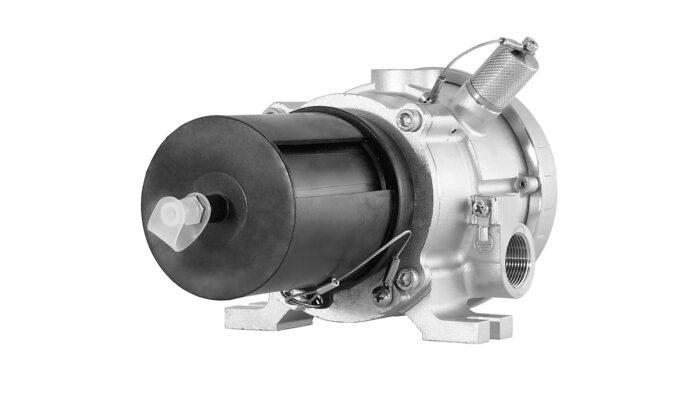

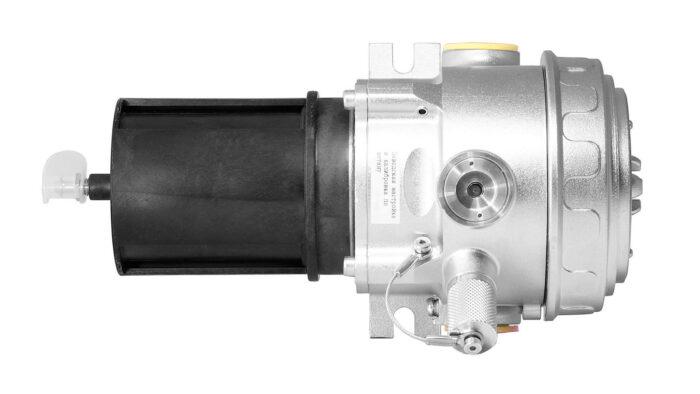

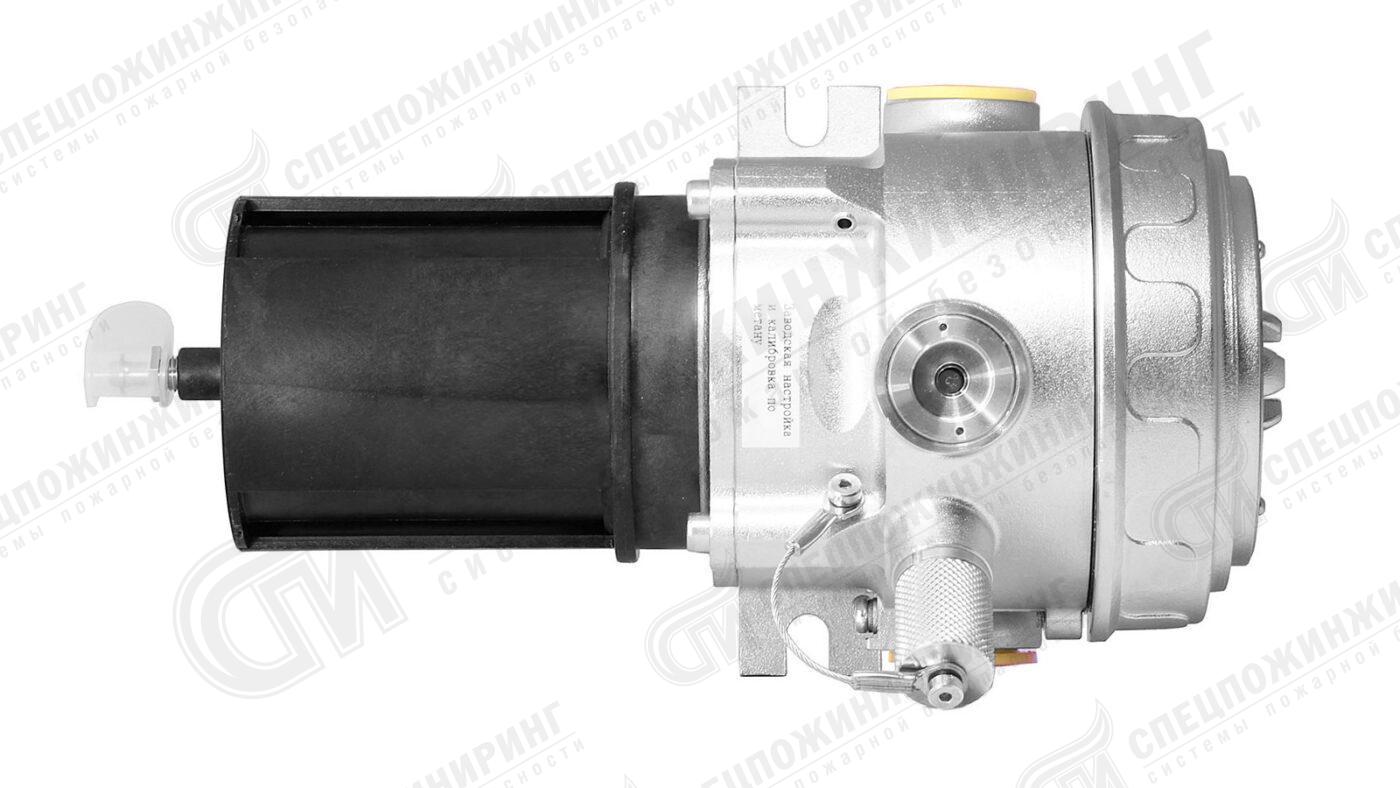

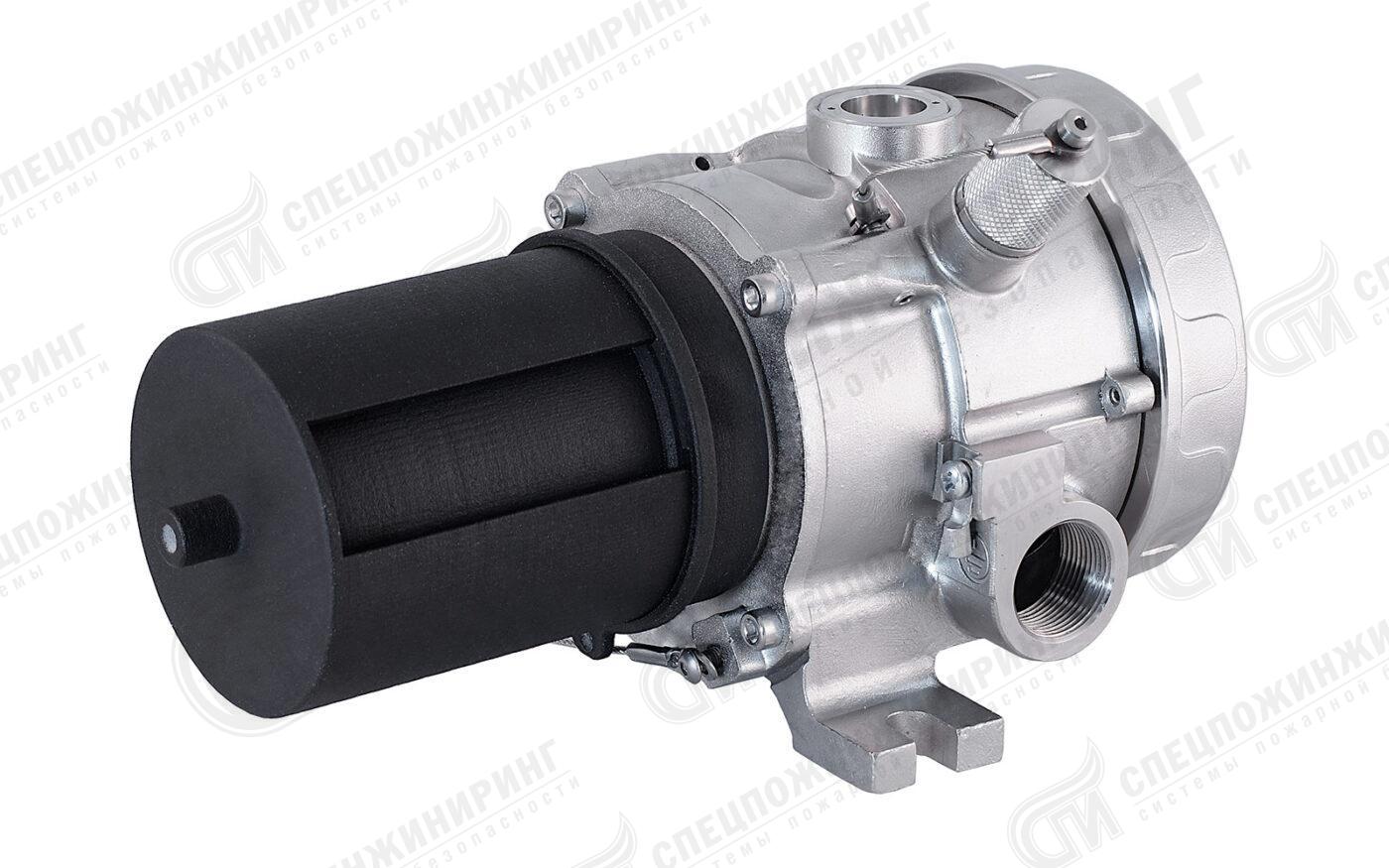

Газоанализатор горючих газов взрывозащищенный ТГА
Газоанализатор углеводородных газов ТГА предназначен для автоматического непрерывного измерения концентраций углеводородных газов и паров, включая нефть, нефтепродукты и спирты, в смеси с воздухом. Диапазон измерений — от 0 до 100 % НКПР. Устройство сигнализирует о превышении установленных порогов концентрации, что позволяет предотвратить аварийные ситуации.
Газоанализатор применяется в технологических газовых средах, производственных помещениях и на открытых пространствах промышленных объектов в трубопроводах и воздуховодах.
Контролируемые компоненты: метан, пропан, бутан, этилен, изобутан, пентан, гексан, нонан, 1-бутен, циклопентан, спирт метиловый, спирт этиловый, этоксиэтан, этилацетат, бутанол, бутилацетат, 2-бутанон, спирт изопропиловый , этилбензол, ацетон, диэтиленгликоль, толуол, бензол, о-ксилол, 3-метилпиридин, стирол, хлорбензол, бензин, топливо дизельное, уайт-спирит, керосин, конденсат газовый, нефть сырая и другие.
Технические характеристики
5,5 Вт – с реле
±5% НКПР при 51–100% НКПР
Modbus RTU

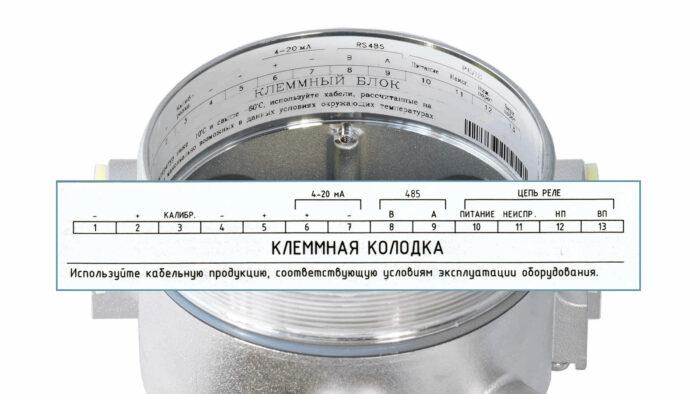

реле неисправности,
RS-485 Modbus,
токовый выход 4–20 мА,
HART 7
- HART порт является действующим, но конфигурация извещателя при сбросе питания или после перезагрузки будет автоматически загружена из памяти контроллера EQP (Eagle Quantum Premier), независимо от того что было сконфигурировано по протоколу HART. Конфигурация всех устройств в адресной системе должна выполняться с помощью программного пакета S3, с последующей загрузкой в память контроллера EQP.
Модификации
Преимущества
- Легкий доступ к оптической системе для диагностики и очистки
- При сильном загрязнении датчик сообщит о необходимости очистки оптики
- Встроенный обогрев оптической системы, а также хороший обдув кюветы снижают вероятность конденсации на оптические элементы
- Сенсор может быть откалиброван пользователем на любой обнаруживаемый углеводород
- Отсутствует контакт чувствительных элементов газоанализатора с агрессивными средами. Корпус из нержавеющей стали 316 L и сапфировые стекла защищают компоненты от химически активных веществ, в том числе, от кислотам и щелочам
- Схемотехническое решение цепи питания лампы, примененное в газоанализаторе ТГА, позволяет продлить срок службы лампы на весь срок службы газоанализатора (не менее 15 лет)
- Стабильность показаний обеспечена функцией компенсации старения лампы и чувствительного элемента
- ТГА затягивает газ внутрь кюветы, благодаря наличию встроенного подогревателя и особенностей конструкции кюветы
- Точность измерений обеспечивается длиной оптического пути в 150 мм за счет большого размера кюветы
Документация
Сертификаты
Листовка
Монтажное оборудование
Рекомендуемое количество оборудования для монтажа газоанализатора горючих газов ТГА указано в методике комплектации оборудования.
Сервисное оборудование
Перечь сервисного оборудования для газоанализатора горючих газов ТГА.
