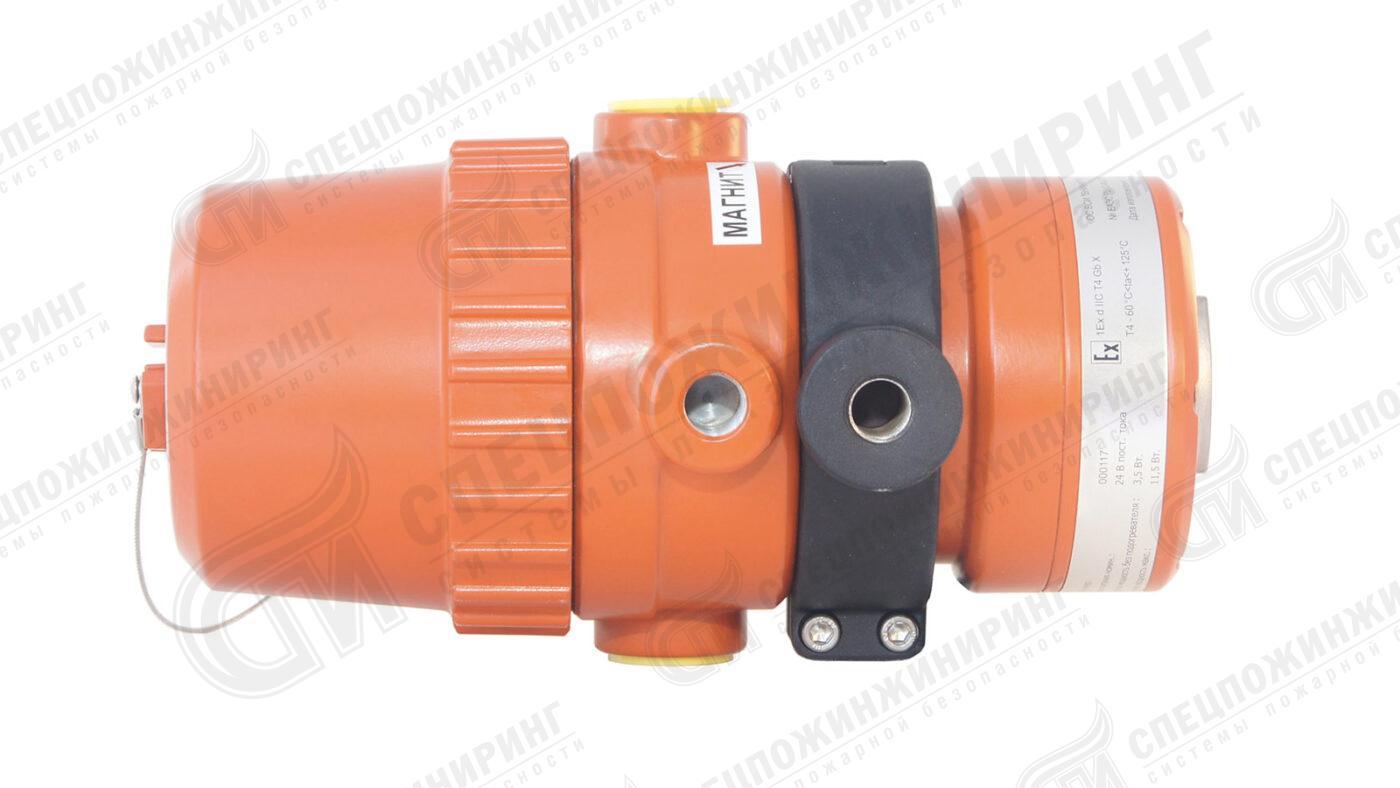

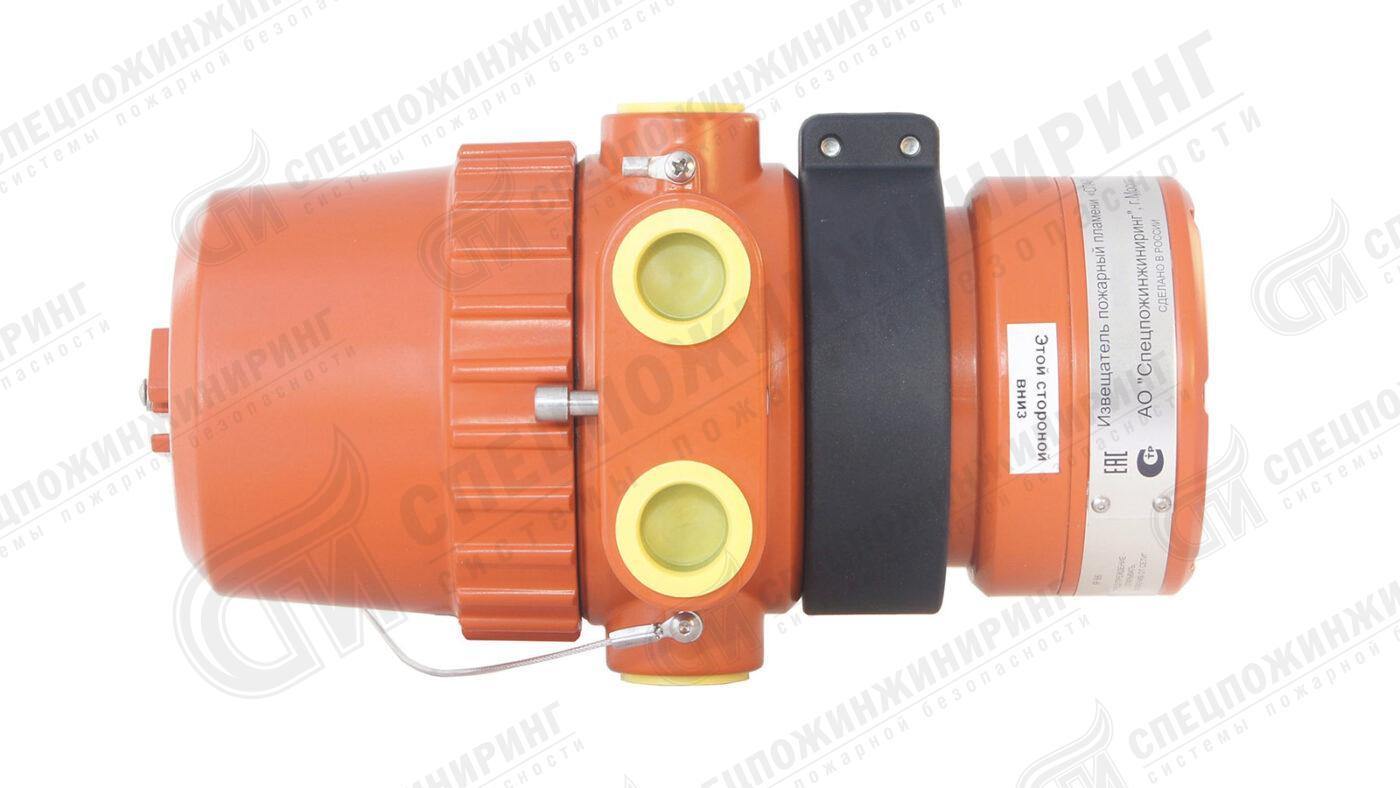

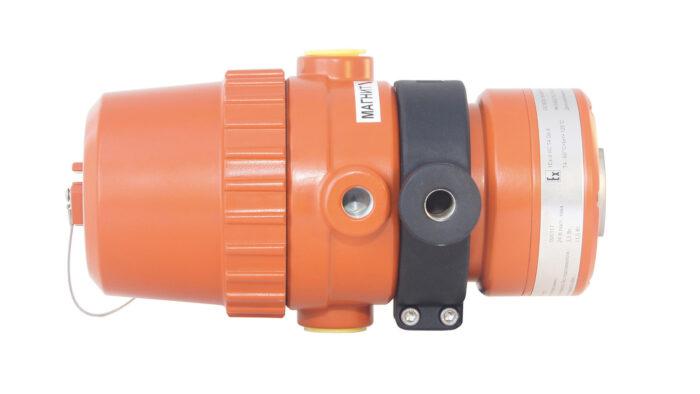

Извещатель пожарный пламени взрывозащищённый «СПАРК» ИП 329-20 УФ диапазона

Устойчив к экстремальным перепадам температур

Взрывозащищенный корпус

Ультрафиолетовый датчик

Modbus RTU протокол

Извещатель пожарный пламени взрывозащищённый «СПАРК» ИП 329-20 УФ диапазона

Для печати

Опросный лист

Извещатель пожарный пламени взрывозащищённый «СПАРК» ИП 329-20 УФ (ультрафиолетового) диапазона предназначен для обнаружения пламени жидких, газообразных и твёрдых углеводородов, а также металлов, таких как магний.

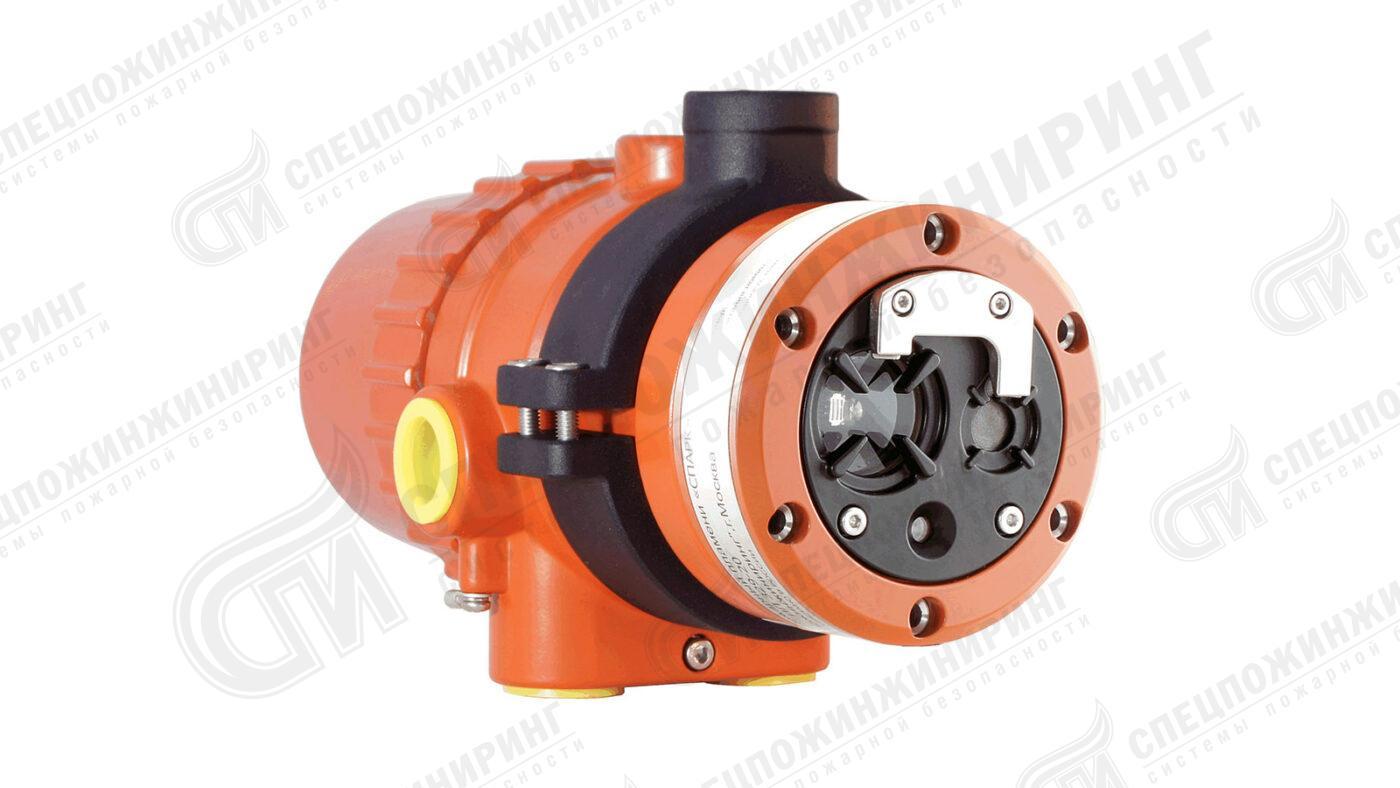

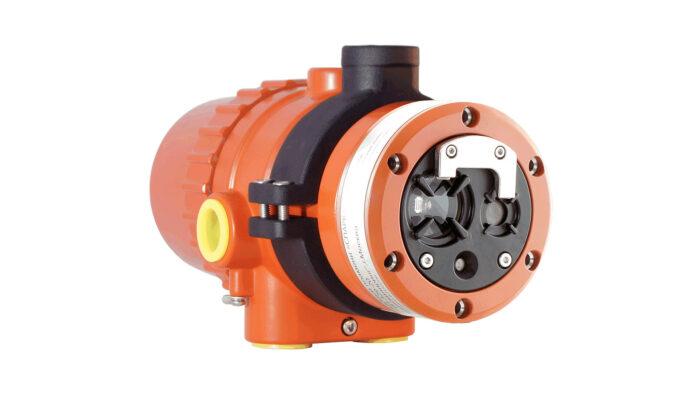

Извещатель состоит из УФ датчика и микропроцессорного контроллера управления, размещенных в едином взрывозащищенном корпусе.

Основная сфера применения — сложные промыш ленные объекты, такие как нефтегазовые, нефтехимические и химические предприятия. Может использоваться как внутри помещений, так и на открытых площадках, в том числе, во взрывоопасных зонах 1 и 2.

Технические характеристики Модификации Преимущества Документация Сертификаты Листовка Монтажное оборудование Сервисное оборудование Аналоги

Технические характеристики

Маркировка взрывозащиты

1Eх db IIС T5...T4 Gb X

Потребляемая мощность

в дежурном режиме – 2,5 Вт (без подогрева),
в режиме «пожар» – 4,5 Вт (без подогрева)

Степень защиты оболочкой

IP66

Напряжение электропитания

от 18 до 30 В постоянного тока (номинальное – 24 В)

Соответствие чувствительности к пламени тестовых очагов ТП-5 и ТП-6 по ГОСТ Р 53325-2012

I классу (25 м) при чувствительности «очень высокая», «высокая»,
II классу (17 м) при чувствительности «средняя»,
III классу (12 м) при чувствительности «низкая»

Температурный диапазон эксплуатации

стандартная модель -60...+75°С,
высокотемпературная модель -60...+125°С

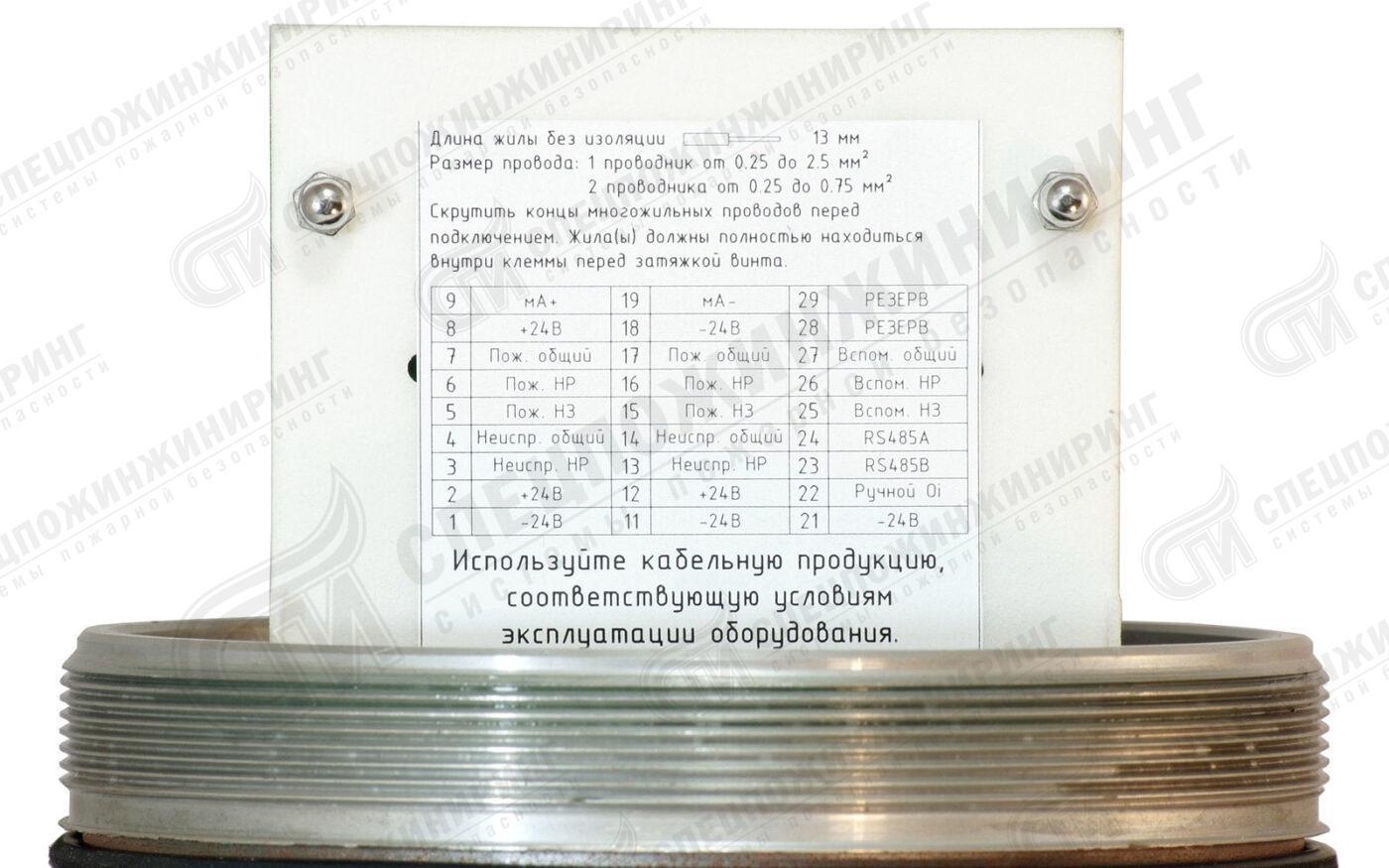

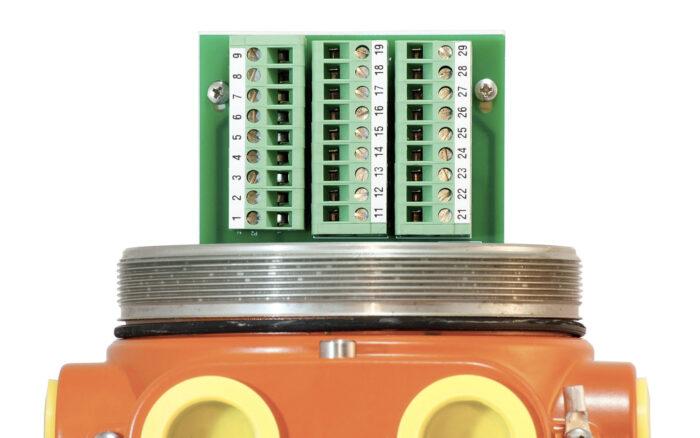

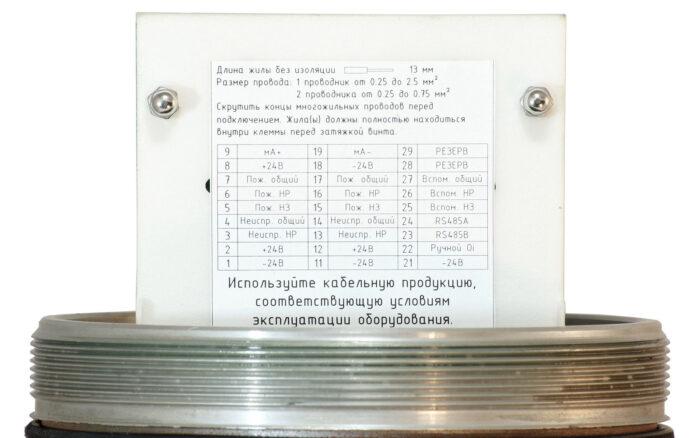

Выходы (в зависимости от модификации)

реле пожара,
реле неисправности,
дополнительное реле,
RS-485 MODBUS,
токовый выход 4–20 мА (по заказу),
LON-интерфейс (по заказу);

Угол обзора детектора

90°

Подогрев оптики

да

Дополнительная мощность подогревателя

не более 8 Вт

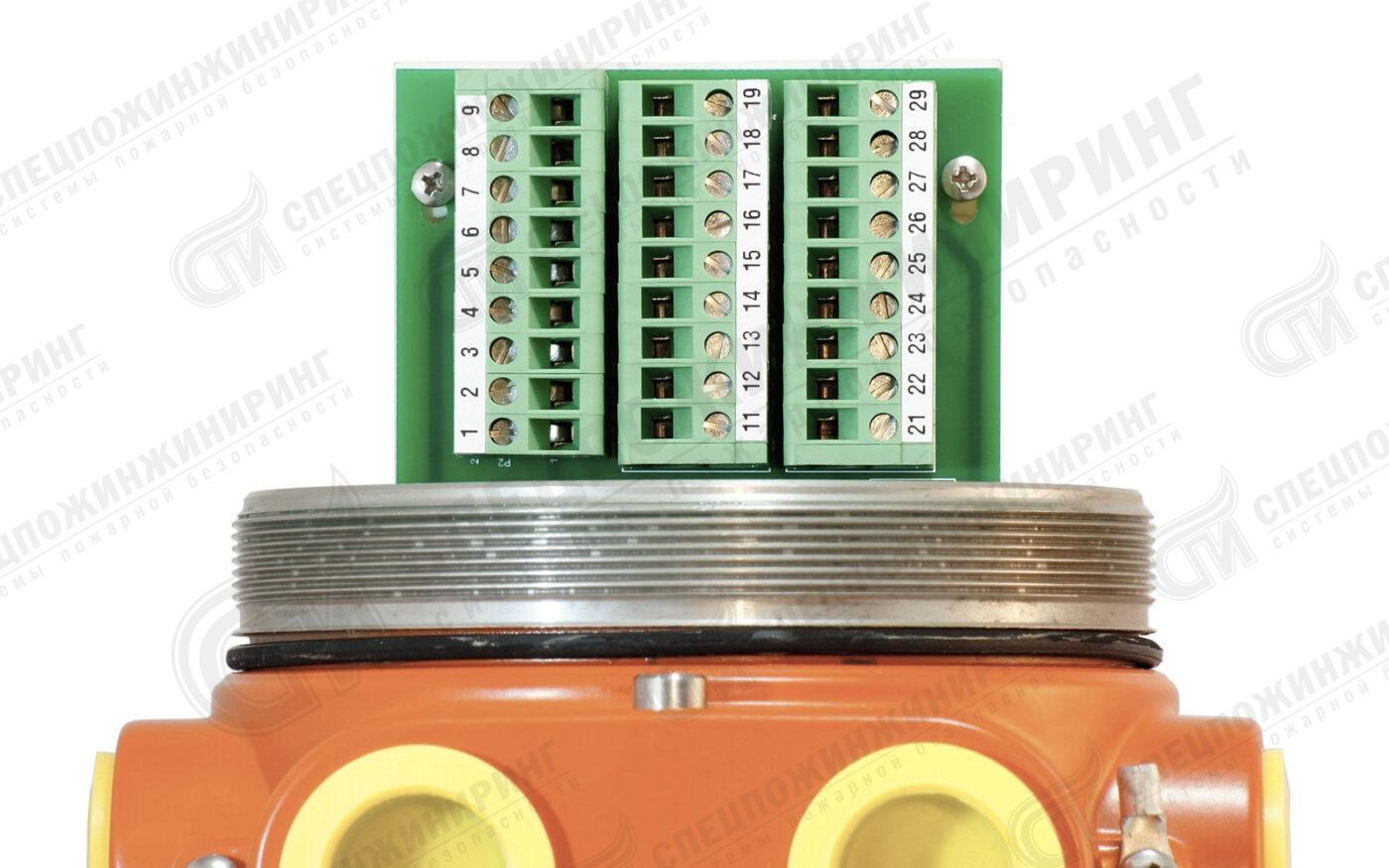

Количество отверстий для кабельных вводов

4 с резьбой М25

4 настраиваемых уровня чувствительности

низкая, средняя, высокая, очень высокая

Материал корпуса

алюминий

Срок службы

15 лет

Гарантия

3 года

Модификации

А1

реле, температура эксплуатации от -60 до +75 °С

А1-1

реле, температура эксплуатации от -60 до +125 °С

А2

реле, выход 4-20 мА, температура эксплуатации от -60°С до +75°С

А3

Цифровой LON-интерфейс, температура эксплуатации от -60 до +75 °С

Преимущества

Не чувствителен к ультрафиолетовому спектру солнечного излучения и может работать в режиме отражения электродуги, позволяющий избегать ложных срабатываний от случайного УФ излучения
Дальность обнаружения пламени до 64 м (в зависимости от выбранной чувствительности)
Встроенная регистрация до 1000 событий и 500 сигналов пожара
Устойчив к воздействию ветра, дождя и экстремальных перепадов температуры и давления
Обладает повышенной устойчивостью к влаге и образованию наледи благодаря функции обогрева оптики с интеллектуальным управлением
Оборудован системой автоматического и ручного контроля чистоты оптического канала (функция ОН) с настраиваемым периодом опроса

Документация

Руководство по эксплуатации

pdf, 5,41 МБ

Сертификаты

Сертификат соответствия требованиям ТР ТС 012/2011 по 13.02.2029г.

pdf, 2,01 МБ

Декларация о соответствии ТР ТС 020/2011

pdf, 1 017,14 КБ

Сертификат соответствия ТР ЕАЭС 043/2017

pdf, 913,05 КБ

Декларация о соответствии ТР ЕАЭС 037/2016 по 29.04.2030г.

pdf, 78,72 КБ

Сертификат о происхождении товара формы СТ-1

pdf, 1 014,14 КБ

Сертификат соответствия сейсмостойкости 9 баллов по шкале MSK-64 по 25.09.2027г.

pdf, 2,12 МБ

Листовка

Извещатели пламени СПАРК. Листовка

PDF, 1,61 МБ

Монтажное оборудование

Рекомендуемое количество оборудования для монтажа извещателя пожарного пламени взрывозащищённого «СПАРК» ИП 329-20 УФ диапазона указано в методике комплектации оборудования.
