Извещатель пожарный пламени взрывозащищённый «СПАРК» ИП 329/330-20 УФ/ИК диапазона

Для печати

Опросный лист

Комбинированный извещатель пламени взрывозащищённый «СПАРК» ИП 329/330-20 УФ/ИК (ультрафиолетового/инфракрасного) диапазона используется для обнаружения пламени жидких, газообразных и твердых углеводородов.

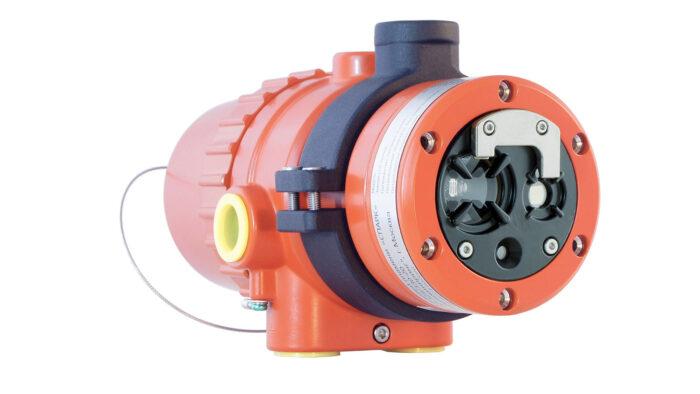

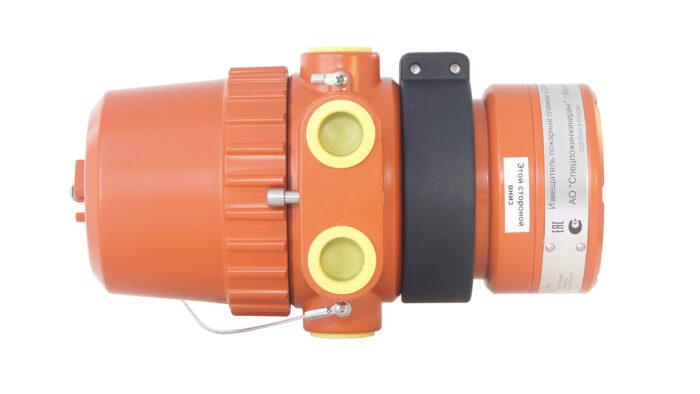

Извещатель состоит из УФ и ИК датчиков и микропроцессорного контроллера управления, размещенных в едином взрывозащищенном корпусе.

Может использоваться как внутри помещений, так и на открытых площадках, в том числе, во взрывоопасных зонах 1 и 2.

Технические характеристики Модификации Преимущества Документация Сертификаты Листовка Монтажное оборудование Сервисное оборудование Аналоги

Технические характеристики

Маркировка взрывозащиты

1Eх db IIС T5...T4 Gb X

Потребляемая мощность

в дежурном режиме – 2,8 Вт (без подогрева),
в режиме «пожар» – 4,8 Вт (без подогрева)

Степень защиты оболочкой

IP66

Напряжение электропитания

от 18 до 30 В постоянного тока (номинальное – 24 В)

Соответствие чувствительности к пламени тестовых очагов ТП-5 и ТП-6 по ГОСТ Р 53325-2012

I классу (25 м) при чувствительности «очень высокая», «высокая»,
II классу (17 м) при чувствительности «средняя»,
III классу (12 м) при чувствительности «низкая»

Температурный диапазон эксплуатации

стандартная модель -60...+75°С,
высокотемпературная модель -60...+125°С

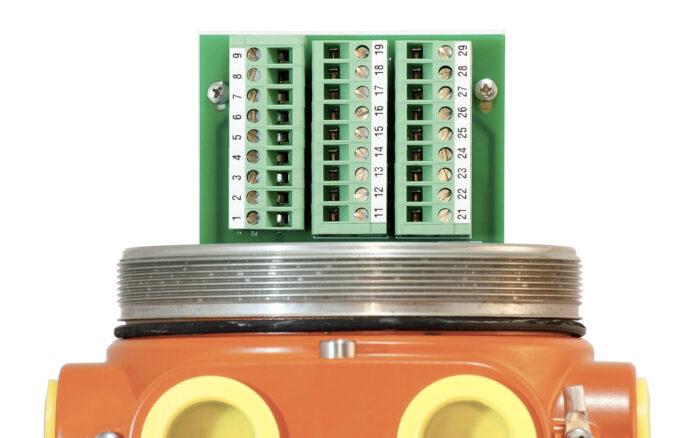

Выходы (в зависимости от модификации)

реле пожара,
реле неисправности,
дополнительное реле,
RS-485 MODBUS,
токовый выход 4–20 мА (по заказу),
LON-интерфейс (по заказу)

Угол обзора детектора

90°

Подогрев оптики

да

Дополнительная мощность подогревателя

не более 8 Вт

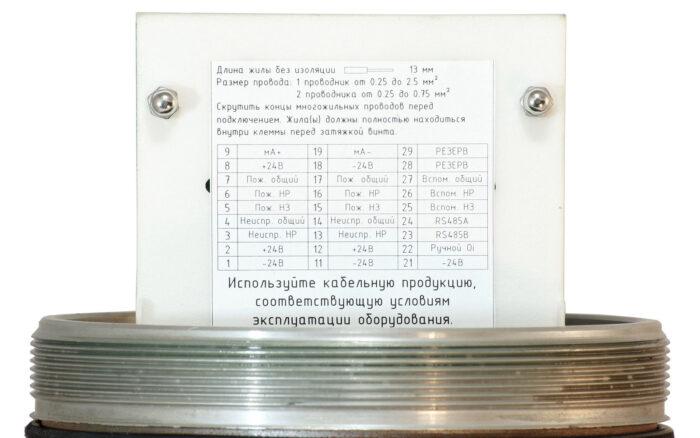

Количество отверстий для кабельных вводов

4 с резьбой М25

4 настраиваемых уровня чувствительности

низкая, средняя, высокая, очень высокая

Материал корпуса

алюминий

Срок службы

15 лет

Гарантия

3 года

Модификации

А1

реле, t-ра эксплуатации от -60 до +75 °С

А1-1

реле, t-ра эксплуатации от -60 до +125 °С

А2

реле, выход 4-20 мА, температура эксплуатации от -60°С до +75°С

А3

Цифровой LON-интерфейс, температура эксплуатации от -60°С до +75°С

Преимущества

Срабатывает на пламя углеводородов (жидких, газообразных и твердых) даже в присутствии помех от УФ или ИК излучений. Для формирования сигнала тревоги требуется одновременное срабатывание обоих сенсоров. Поскольку эти два чувствительных элемента контролируют разные спектры излучения, они практически не имеют ложных срабатываний
Дальность обнаружения пламени до 64 м (в зависимости от выбранной чувствительности)
Встроенная система регистрации: до 1000 событий и 500 сигналов пожара
Имеет возможность включения дополнительных режимов фильтрации помех для регулярно прерывающегося сигнала и электродуги
Возможность настройки срабатывания дополнительного реле по УФ- или ИК- каналу
Устойчив к воздействию ветра, дождя и экстремальных перепадов температуры и давления
Обладает повышенной устойчивостью к влаге и образованию наледи благодаря функции обогрева оптики с интеллектуальным управлением
Оборудован системой автоматического и ручного контроля чистоты оптического канала (функция ОН) с настраиваемым периодом опроса

Документация

Руководство по эксплуатации

pdf, 5,45 МБ

Сертификаты

Сертификат соответствия требованиям ТР ТС 012/2011 по 13.02.2029г.

pdf, 2,01 МБ

Декларация о соответствии ТР ТС 020/2011

pdf, 1 017,14 КБ

Сертификат соответствия ТР ЕАЭС 043/2017

pdf, 913,05 КБ

Декларация о соответствии ТР ЕАЭС 037/2016 по 29.04.2030г.

pdf, 78,72 КБ

Сертификат о происхождении товара формы СТ-1

pdf, 1 014,14 КБ

Сертификат соответствия сейсмостойкости 9 баллов по шкале MSK-64 по 25.09.2027г.

pdf, 2,12 МБ

Свидетельство РМРС до 14.12.2026г.

pdf, 1,57 МБ

Листовка

Извещатели пламени СПАРК. Листовка

PDF, 1,61 МБ

Монтажное оборудование

Рекомендуемое количество оборудования для монтажа извещателя пожарного пламени взрывозащищённого «СПАРК» ИП 329/330-20 УФ/ИК диапазона указано в методике комплектации оборудования.
