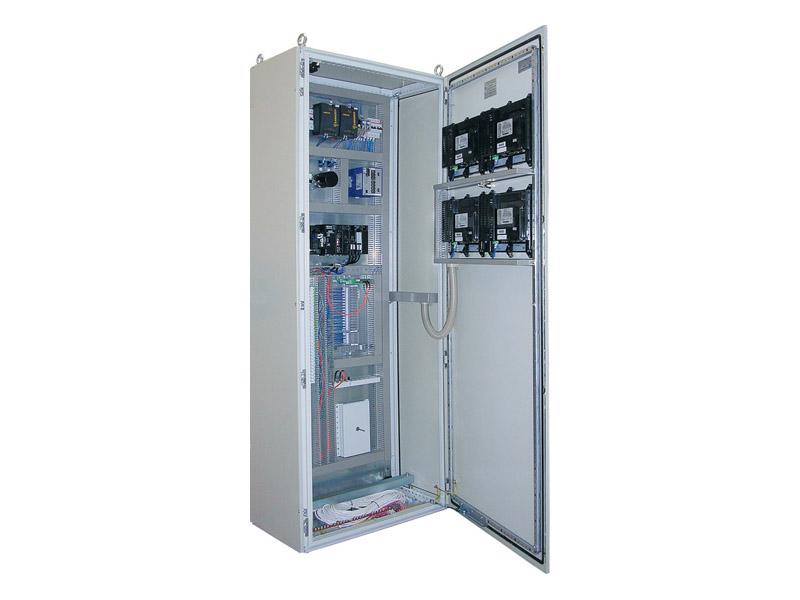

Контроллеры систем пожарной автоматики «СПАРК-EQP» на ПЛК Eagle Quantum Primier
Контроллеры систем пожарной автоматики «СПАРК-EQP» обеспечивают сбор информации от пожарных извещателей, датчиков давления, концевых выключателей и датчиков контроля загазованности, ее обработку по заданным алгоритмам с автоматической выдачей команд управления.
Основным узлом контроллера является программируемые логические контроллеры (ПЛК) Eagle Quantum Primier (EQP), включающий в свой состав следующие элементы: стойки монтажные, блоки питания, модуль центрального процессора, модули ввода и вывода дискретных сигналов и модули ввода аналоговых сигналов. Элементами контроллера также являются блоки вторичного электропитания G, автоматические выключатели QF, релейные сборки K, клеммные колодки XT, кабели и другие элементы.
Обмен информацией с элементами комплексов (систем) и АРМ оператора контроллер осуществляет по стандартным интерфейсам типа Ethernet, RS 232, RS 422/RS485 с применением протоколов ProfiBus, ModBus и других стандартных протоколов.
Контроллер функционирует на основе программного обеспечения, разработанного в соответствии с требованиями нормативных документов и требованиями конкретного объекта защиты.
Технические характеристики
=200 В, диапазон от 187 до 242 В,
=110 В, диапазон от 90 до 140 В
Преимущества
- Особенностью данного контроллера является его коммуникационный интерфейс, который представляет собой кольцевой адресный шлейф, начинающийся и заканчивающийся в контроллере. Данный шлейф является модифицированной версией Локальной операционной сети (LON), разработанной фирмой Echelon;
- В шлейф LON включаются полевые адресные устройства (извещатели пламени, газоанализаторы и другое оборудование) производства ЗАО «Спецпожинжиниринг» или Det-Tronics. Неадресные полевые устройства (с дискретными выходными или входными сигналами, а также с аналоговым выходным каналом 4-20 мА) могут включаться в адресный шлейф посредством взрывозащищенных выносных адресных модулей ВВАМ-8-А, ВВАМ-8-Д, ВВАМ-8-Р. Всё подключаемое оборудование контролируется на исправность соединительной электропроводки;
- Каждому адресному устройству, подключённому к шлейфу, присваивается уникальный идентификационный адрес с помощью адресных переключателей. Все другие функциональные параметры устройств конфигурируются с помощью программного пакета «Safety System Software» (S3). Эти параметры определяются типом устройства и его задачами. Все данные о конфигурации затем загружаются в контроллер;
- Контроллер «СПАРК-EQP» запрограммирован для выполнения автоматической загрузки данных конфигурации в индивидуальные полевые устройства, как только устанавливается начальная коммуникационная связь между контроллером и этими устройствами;
- Для работы в больших комплексных системах контроллер способен поддерживать связь с программируемыми логическими контроллерами (ПЛК) и автоматическими системами управления (АСУ);
- Контроллер поддерживает различные коммуникационные протоколы, позволяющие ему устанавливать связь с другими системами по стандартным интерфейсам типа RS-232, RS-485, по протоколам ModBus, Allen Bradley Сontrol Net.
