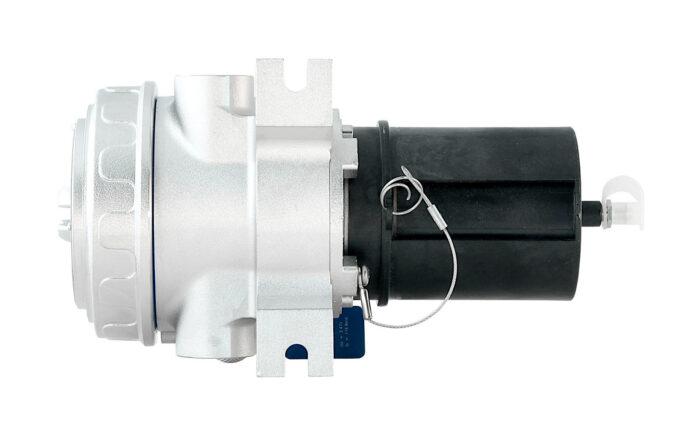

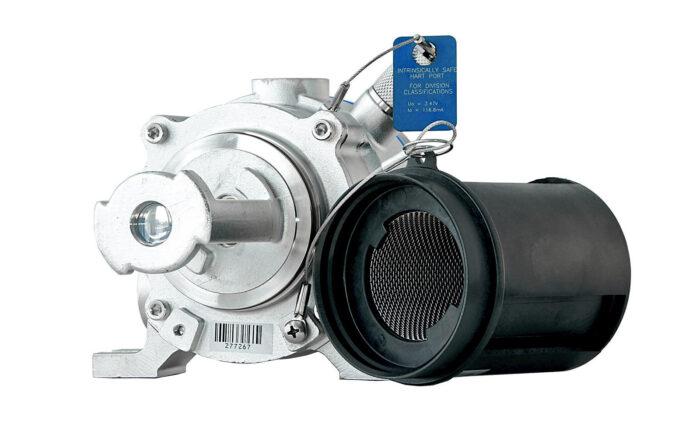

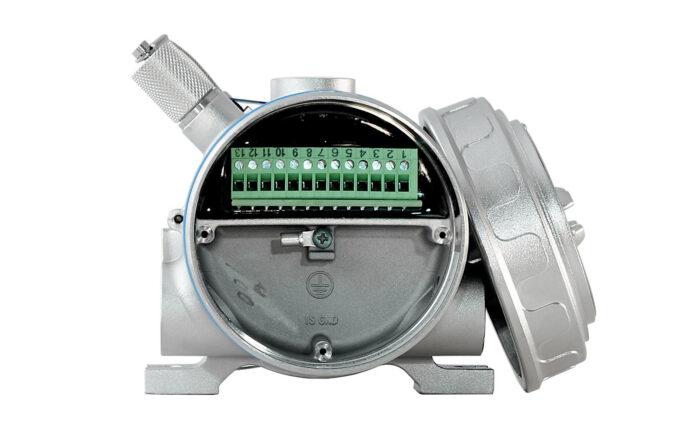

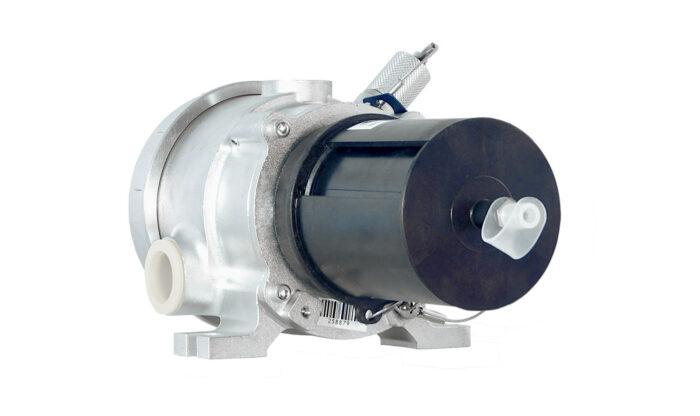

Газоанализатор диоксида углерода взрывозащищенный PointWatch Eclipse модель PIRECL-CO2

Устойчив к экстремальным перепадам температур

Взрывозащищенный корпус

HART-протокол

Обнаружение углекислого газа

Modbus RTU протокол

Газоанализатор диоксида углерода взрывозащищенный PointWatch Eclipse модель PIRECL-CO2

Для печати

АО «Спецпожинжиниринг» осуществляет модульный/элементный ремонт оборудования Det-Tronics. На все восстановленные модули распространяется гарантия в 12 месяцев со дня отгрузки потребителю, а срок службы оборудования продлевается на 24 месяца. Продолжительность ремонтных работ от 60 дней.

Газоанализатор диоксида углерода взрывозащищенный PointWatch Eclipse модель PIRECL-CO2 является точечным стационарным инфракрасным датчиком диффузионного типа и предназначен для автоматического непрерывного измерения опасных концентраций углекислого газа в воздухе в диапазоне от 0 до 2% об. доли (0-20000 ppm) и сигнализации о превышении установленных порогов срабатывания.

Технические характеристики Модификации Преимущества Монтажное оборудование Сервисное оборудование Связанное оборудование

Технические характеристики

Напряжение электропитания

от 18 до 32 В постоянного тока (номинальное – 24 В)

Потребляемая мощность

не более 10,0 Вт

Диапазон измерения

от 0 до 2% объемной доли

Точность

±4%

Коммуникационные протоколы

HART,
RS-485 Modbus RTU

Температура окружающей среды (рабочие условия эксплуатации)

от –60...+90°С

Относительная влажность воздуха (рабочие условия эксплуатации)

от 5 до 95%

Маркировка взрывозащиты

1Eхde[ib]IIСТ4/Т5 или 1Eхd[ib]IIСТ4/Т5,
1EхdeIIСТ4/Т5 или 1EхdIIСТ4/Т5

Степень защиты оболочкой

IP67

Выходы (в зависимости от модификации)

RS-485 Modbus,
токовый выход 4–20 мА

Количество отверстий для кабельных вводов

2 с резьбой M25

Материал корпуса

Нержавеющая сталь

Срок службы

12 лет

Гарантия

5 лет

Модификации

Необходимое наименование модификации PIRECL-CO2 формируется по типу каскадных таблиц. Последовательно в каждой группе необходимо выбрать один элемент. К примеру, PIRECL-CO2 A3D1R2.

Тип

Описание

Резьба кабельных вводов

3/4 NPT

M25

Выходной сигнал и диапазон измерений

4-20 мА с HART протоколом, RS485 Modbus, 0-2% объемных долей полной шкалы диапазона

Опциональные выходные сигналы

С коммуникационным портом HART

С коммуникационным портом HART и релейной платой, только в исполнении с взрывозащитой вида «d»

Без опциональных выходов

С релейной платой (не применимо для моделей EQP), только в исполнении с взрывозащитой вида «d»

Защита от внешней среды

Всепогодный экран с гидрофобным фильтром

Сертификация

Россия (ВНИИФТРИ)

Вид взрывозащиты

Exde[ib] или Exde

Exd[ib] или Exd

Преимущества

Способ отбора пробы — диффузионный или принудительный. Принудительный способ обеспечивается за счет избыточного давления в месте отбора пробы, посредством применения специального монтажного набора Q900A1001-R (позволяет осуществлять контроль загазованности в воздуховодах систем вентиляции или продувки);
Может использоваться как автономное средство измерения или как часть системы контроля загазованности;
Устойчив к воздействию ветра, дождя и экстремальных перепадов температуры и давления;
Обладает повышенной устойчивостью к влаге и образованию наледи благодаря функции подогрева оптики;
Оснащен встроенной системой регистрации событий.
