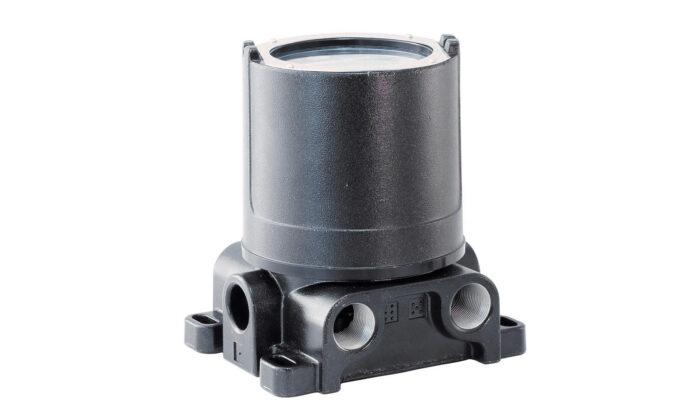

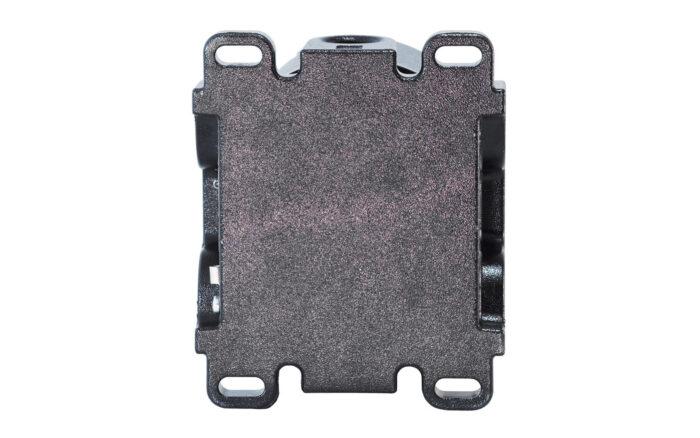

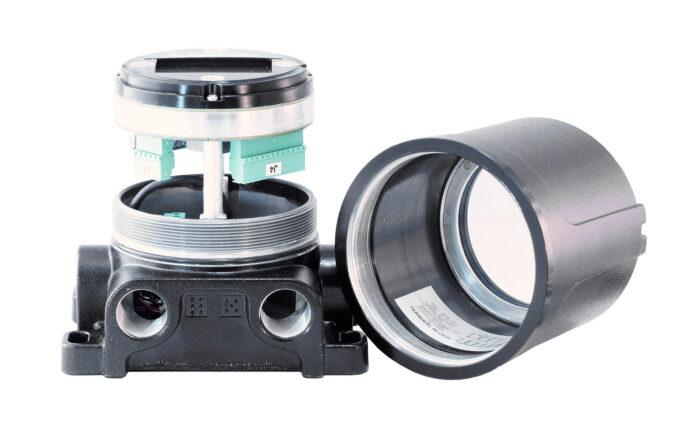

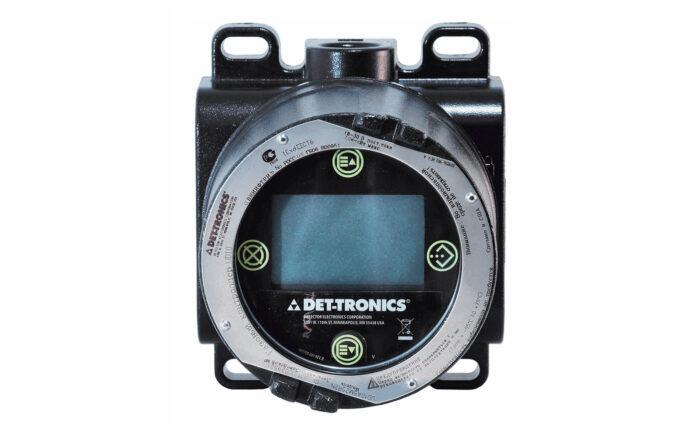

Газовый контроллер взрывозащищенный FlexVu UD10

Устойчив к экстремальным перепадам температур

Взрывозащищенный корпус

Газовый контроллер взрывозащищенный FlexVu UD10

Для печати

Газовый контроллер взрывозащищенный FlexVu® модели UD10 рекомендуется для таких применений, где требуются газоанализаторы с цифровым отображением концентраций обнаруживаемых газов, а также наличие выходного аналогового сигнала 4-20 мА с использованием коммуникационного протокола HART, релейными контактами и интерфейсом Modbus RS485. Также имеется возможность работы контроллера с протоколом Foundation™ Fieldbus.

К контроллеру может подключаться только один детектор/газоанализатор, устанавливаемый непосредственно на корпусе контроллера или дистанционно с использованием соединительной коробки.

Технические характеристики Преимущества Документация Монтажное оборудование Сервисное оборудование Связанное оборудование Аналоги

Технические характеристики

Напряжение электропитания

от 18 до 30 В постоянного тока (номинальное – 24 В)

Потребляемая мощность

не более 11 Вт

Выходы

сигнальное реле,
реле неисправности,
токовый выход 4–20 мА,
RS-485 MODBUS,
HART

Температура окружающей среды (рабочие условия эксплуатации)

от -55...+75°С

Относительная влажность воздуха (рабочие условия эксплуатации)

от 5 до 95% (без конденсации влаги)

Атмосферное давление (рабочие условия эксплуатации)

от 84 до 106,7 кПа

Маркировка взрывозащиты

1EхdIIСТ5 или 1EхdIIСТ6

Степень защиты оболочкой

IP66

Количество отверстий для кабельных вводов

5 резьбовых соединений 3/4 дюйма NPT или M25

Материал корпуса

Алюминий или нержавеющая сталь

Срок службы

10 лет

Гарантия

12 месяцев с даты установки на объекте или 18 месяцев со дня отгрузки клиенту

Преимущества

Контроллер разработан и сертифицирован как автономное устройство и выполняет все функции, характерные для газового контроллера;
Уровни концентраций газов и единицы измерений этих концентраций отображаются на алфавитно-цифровом дисплее. Дисплей указывает уровень линейного изолированного или неизолированного сигнала постоянного тока 4-20 мА с протоколом HART, поступающего от газоанализатора и соответствующий уровню концентрации обнаруживаемого газа;
Устойчив к воздействию ветра, дождя и экстремальных перепадов температуры и давления;
Обладает повышенной устойчивостью к влаге и образованию наледи благодаря функции подогрева дисплея;
Оснащен встроенной системой регистрации событий.

Документация

Руководство по эксплуатации (№ 95-3661-4.2)

pdf, 2,27 МБ

Методика комплектации оборудования

pdf, 720,41 КБ

Монтажное оборудование

Рекомендуемое количество оборудования для монтажа газового контроллера FlexVu UD10 указано в методике комплектации оборудования.

Взрывозащищенные кабельные вводы, переходники и заглушки

Сервисное оборудование

Контроллер позволяет проводить калибровку с помощью ручного калибровочного магнита без открывания корпуса. Калибровочный магнит также позволяет осуществлять навигацию по внутреннему меню контроллера.
