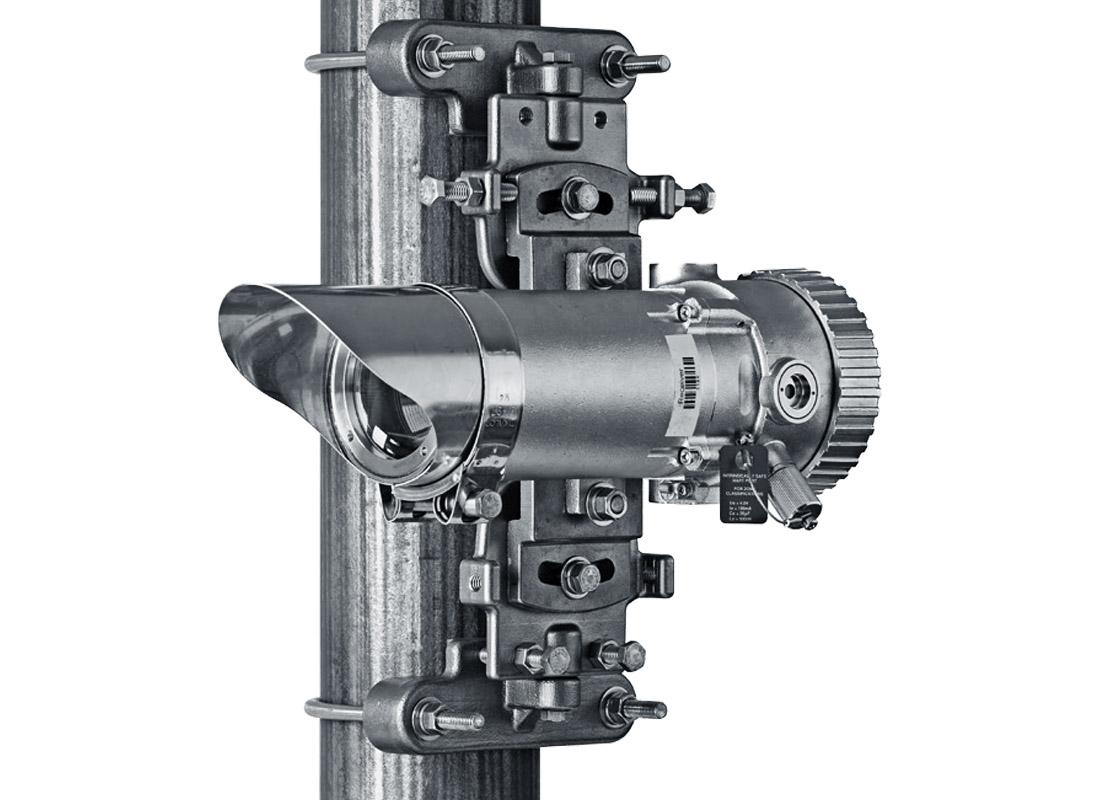

Газоанализатор углеводородных газов инфракрасный трассовый взрывозащищенный OPECL

Устойчив к экстремальным перепадам температур

Взрывозащищенный корпус

HART-протокол

Обнаружение углеводородных газов

Трассовый

Modbus RTU протокол

Для печати

Газоанализатор углеводородных газов инфракрасный трассовый взрывозащищенный OPECL предназначен для непрерывного мониторинга содержания в воздухе концентрации углеводородных газов и паров и включения аварийной сигнализации при превышении заданных уровней концентрации.

Газоанализаторы углеводородных газов инфракрасные трассовые OPECL состоят из двух основных модулей, выполненных в корпусах из нержавеющей стали: источника излучения и приемника. Источник и приемник излучения могут быть разнесены на расстояния от 5 до 120 метров друг от друга.

Технические характеристики Преимущества Монтажное оборудование Сервисное оборудование Аналоги

Технические характеристики

Напряжение электропитания

от 18 до 30 В постоянного тока (номинальное – 24 В)

Потребляемая мощность

2 Вт при 24 В постоянного тока

Диапазон измерения

от 0 до 5 НКПР/м на расстоянии от 5 до 120 метров

Коммуникационные протоколы

HART¹,
RS-485 Modbus RTU

Температура окружающей среды (рабочие условия эксплуатации)

от –55...+60°С

Относительная влажность воздуха (рабочие условия эксплуатации)

от 5 до 99%

Атмосферное давление (рабочие условия эксплуатации)

от 91,5 до 105,5 кПа без компенсации

Маркировка взрывозащиты

1Exd[ib]IICT5Х или 2Exdе[ib]IICT5Х

Степень защиты оболочкой

IP67

Выходы (в зависимости от модификации)

сигнальное реле,
реле неисправности,
токовый выход 4–20 мА

Материал корпуса

Нержавеющая сталь

HART порт является действующим, но конфигурация извещателя при сбросе питания или после перезагрузки будет автоматически загружена из памяти контроллера EQP (Eagle Quantum Premier), независимо от того что было сконфигурировано по протоколу HART. Конфигурация всех устройств в адресной системе должна выполняться с помощью программного пакета S3, с последующей загрузкой в память контроллера EQP.

Преимущества

Ксеноновая лампа передатчика, сменный модуль;
Контролирует трассу от 5 до 120 м с помощью проецируемого луча;
Может использоваться как автономное средство измерения или как часть системы контроля загазованности;
Устойчив к воздействию ветра, дождя и экстремальных перепадов температуры и давления;
Обладает повышенной устойчивостью к влаге и образованию наледи благодаря функции подогрева оптики;
Оснащен встроенной системой регистрации событий.

Монтажное оборудование

Рекомендуемое количество оборудования для монтажа газоанализатора углеводородных газов инфракрасного трассового OPECL указано в руководстве по эксплуатации.
