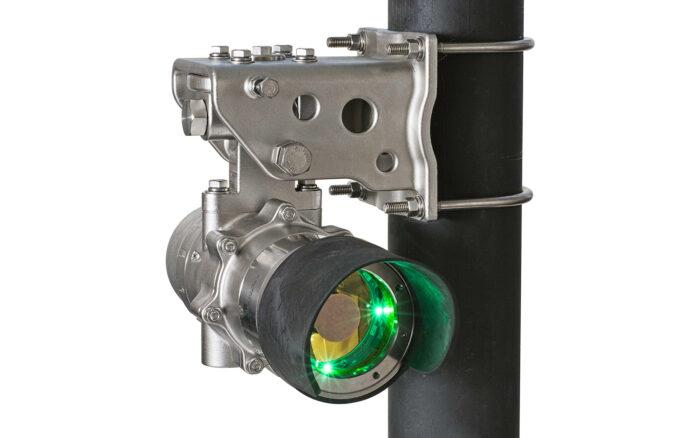

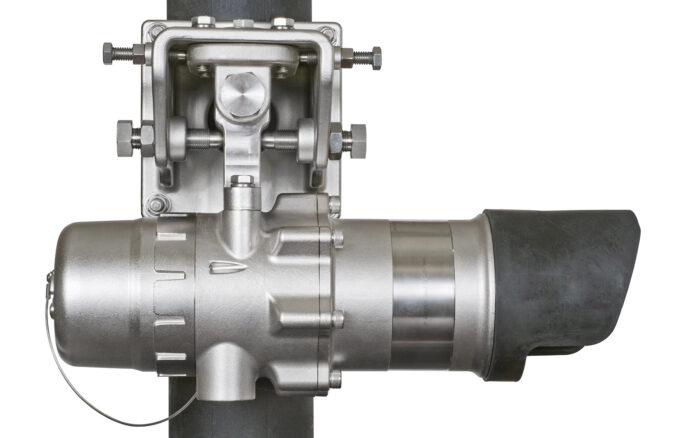

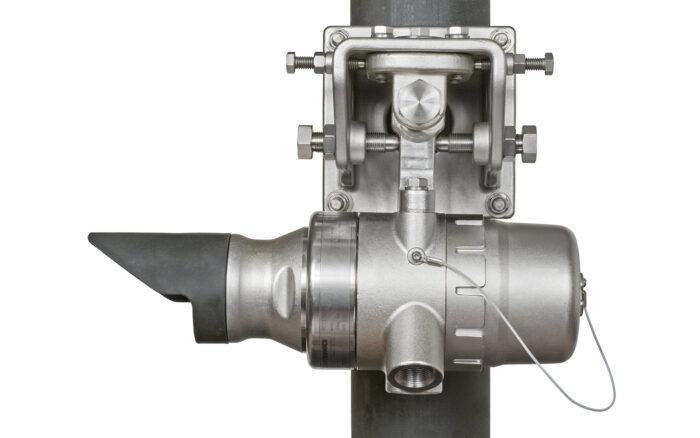

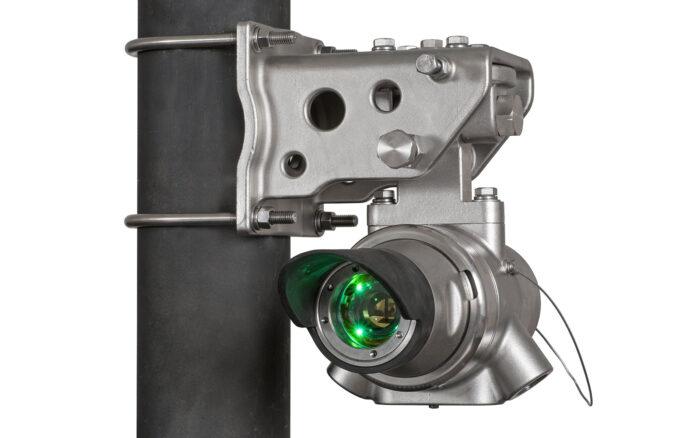

Газоанализатор углеводородных газов инфракрасный трассовый взрывозащищенный FlexSight LS2000

Для печати

Газоанализатор углеводородных газов инфракрасный трассовый взрывозащищенный FlexSight LS2000 предназначен для непрерывного мониторинга содержания в воздухе концентрации углеводородных газов и паров и включения аварийной сигнализации при превышении заданных уровней концентрации.

Технические характеристики Преимущества Документация Монтажное оборудование Сервисное оборудование Связанное оборудование Аналоги

Технические характеристики

Напряжение электропитания

от 18 до 30 В постоянного тока (номинальное – 24 В)

Потребляемая мощность

не более 10,0 Вт (приемник излучения),
не более 16,0 Вт (источник излучения)

Диапазон измерения

от 0 до 5 НКПР/м на расстоянии от 5 до 120 метров

Точность

±0,25% НКПР/м

Помехоустойчивость

устойчив к солнечному излучению и излучению факела, испытан воздействием 800 ±50 Вт/м2 при ≥ 3° на оптическую ось и стандартные загрязнения

Коммуникационные протоколы

HART¹,
RS-485 Modbus RTU,
LON² (в адресных моделях)

Температура окружающей среды (рабочие условия эксплуатации)

от –55...+75°С

Относительная влажность воздуха (рабочие условия эксплуатации)

от 5 до 99%

Атмосферное давление (рабочие условия эксплуатации)

от 91,5 до 105,5 кПа без компенсации

Маркировка взрывозащиты

1Eх db IIС Т4 Х или 2Eх d IIС Т4 Х

Степень защиты оболочкой

IP66/67

Выходы (в зависимости от модификации)

два сигнальных реле,
реле неисправности,
RS-485 Modbus,
токовый выход 4–20 мА (изолированный/неизолированный),
HART (на приемнике),
LON-интерфейс*

Количество отверстий для кабельных вводов

2 с резьбой 3/4 дюйма NPT или M25 (приемник),
4 с резьбой 3/4 дюйма NPT или M25 (передатчик)

Материал корпуса

Нержавеющая сталь

Срок службы

15 лет

Гарантия

5 лет (10 лет на ИК источник)

HART порт является действующим, но конфигурация извещателя при сбросе питания или после перезагрузки будет автоматически загружена из памяти контроллера EQP (Eagle Quantum Premier), независимо от того что было сконфигурировано по протоколу HART. Конфигурация всех устройств в адресной системе должна выполняться с помощью программного пакета S3, с последующей загрузкой в память контроллера EQP.
Адресные модели извещателей с LON-интерфейсом предназначены для работы в системе обеспечения пожарной и газовой безопасности EQP, либо с контроллером систем пожарной автоматики «СПАРК-EQP». Адресные модели извещателей не имеют релейных выходов, выхода 4-20мА и интерфейса RS-485 (MODBUS). Конфигурация всех устройств в адресной системе должна выполняться с помощью программного пакета S3, с последующей загрузкой в память контроллера EQP.

Преимущества

Ксеноновая лампа передатчика, сменный модуль;
Время прогрева минимум 15 секунд, максимум 150 секунд после включения, в зависимости от точности юстировки;
Контролирует трассу от 5 до 120 м с помощью проецируемого луча;
Может использоваться как автономное средство измерения или как часть системы контроля загазованности;
Устойчив к воздействию ветра, дождя и экстремальных перепадов температуры и давления;
Обладает повышенной устойчивостью к влаге и образованию наледи благодаря функции подогрева оптики;
Оснащен встроенной системой регистрации событий (приемник оснащен энергонезависимой памятью, способной вмещать 100 последних калибровок и 1000 последних событий сигнализации/неисправности).

Документация

Методика поверки МП 205-01-2018

pdf, 1,81 МБ

Монтажное оборудование

Рекомендуемое количество оборудования для монтажа газоанализатора углеводородных газов инфракрасного трассового FlexSight LS2000 указано в руководстве по эксплуатации.
