Газоанализатор токсичных газов, кислорода и водорода стационарный электрохимический взрывозащищенный GT3000
Для печати

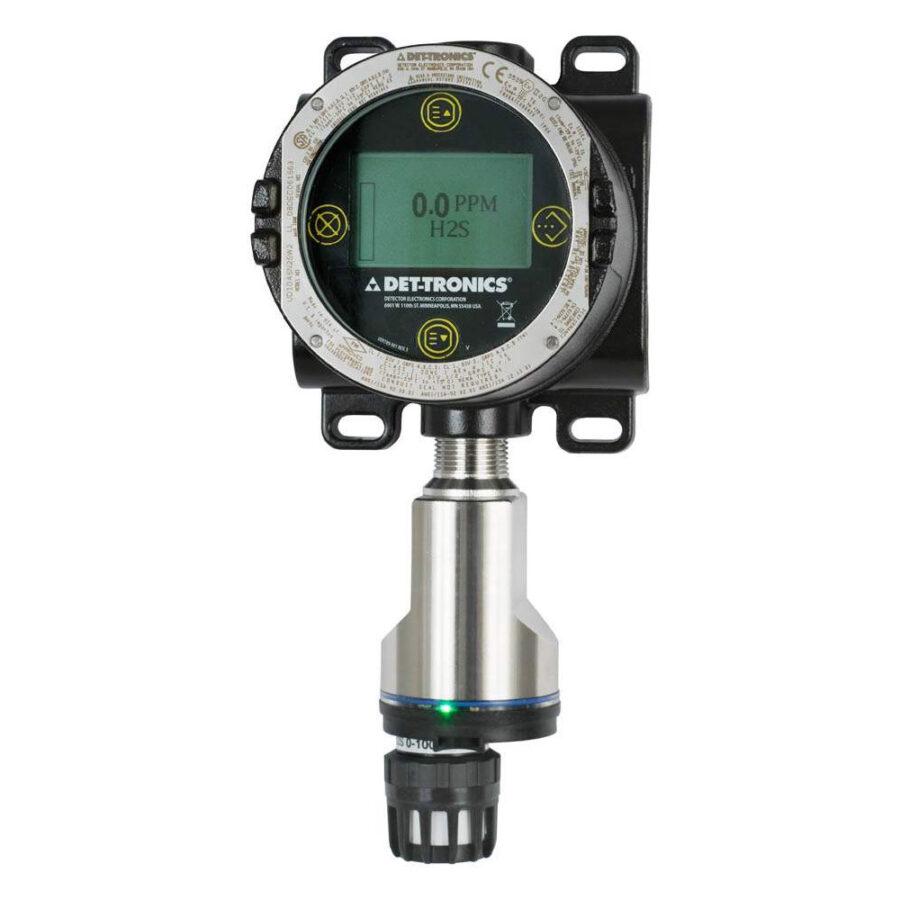

Газоанализатор токсичных газов, кислорода и водорода стационарный электрохимический взрывозащищенный GT3000 представляет собой интеллектуальное устройство, разработанное для работы на индустриальных объектах и обеспечивающее непрерывный контроль за утечками опасных концентраций газов и уровня кислорода в рабочей зоне.
Технические характеристики
Напряжение электропитания
от 18 до 30 В постоянного тока (номинальное – 24 В)
Потребляемая мощность
не более 0,8 Вт
Диапазон измерения
в зависимости от модификации, смотрите сравнительные характеристики сенсорных модулей
Точность
Сероводород (Н2S) ±2 ppm или ±10% от показаний,
Аммиак (NH3)1 ±2 ppm или ±10% от показаний,
Кислород (О2) <0,5% об. д.,
Оксид углерода (СО) ±5 ppm или ±10% от показаний,
Диоксид серы (SО2) ±0,6 ppm или ±10% от показаний,
Хлор (CI2) ±0,6 ppm или ±10% от показаний
Аммиак (NH3)1 ±2 ppm или ±10% от показаний,
Кислород (О2) <0,5% об. д.,
Оксид углерода (СО) ±5 ppm или ±10% от показаний,
Диоксид серы (SО2) ±0,6 ppm или ±10% от показаний,
Хлор (CI2) ±0,6 ppm или ±10% от показаний
Коммуникационные протоколы
HART
Температура окружающей среды (рабочие условия эксплуатации)
в зависимости от модификации, смотрите сравнительные характеристики сенсорных модулей
Относительная влажность воздуха (рабочие условия эксплуатации)
от 15 до 90%
Атмосферное давление (рабочие условия эксплуатации)
от 84 до 106,7 кПа
Маркировка взрывозащиты
2Eхdm[ia]IIСТ4 Х или 0EхiaIIСТ4 Х
Степень защиты оболочкой
IP66
Выходы (в зависимости от модификации)
токовый выход 4–20 мА,
HART (через цепь 4-20 мА)
HART (через цепь 4-20 мА)
Количество отверстий для кабельных вводов
1 с резьбой 3/4 дюйма NPT или M25
Материал корпуса
Нержавеющая сталь
Срок службы
сенсора не более 5 лет,
трансмиттера не менее 10 лет
трансмиттера не менее 10 лет
Гарантия
18 месяцев или 12 месяцев с даты установки на объекте
- Наличие фоновой концентрации аммиака может сократить срок службы датчика.
Модификации
Сенсорный модуль
Диапазон измерений
Диапазон рабочей t-ры
GTSH2S20PR (Сероводород Н2S)
0–20 ppm
–40...+50°С
GTSH2S50PR (Сероводород Н2S)
0–50 ppm
–40...+50°С
GTSH2S100PR (Сероводород Н2S)
0–100 ppm
–40...+50°С
GTSCL210PR (Аммиак NH3)
0–100 ppm
–14...+40°С
GTSNH3100PR (Кислород О2)
0–25% об. д.
–20...+50°С
GTSO225VR (Оксид углерода СО)
0–100 ppm
–20...+50°С
GTSCO100PR (Оксид углерода СО)
0–500 ppm
–20...+50°С
GTSCO500PR (Диоксид серы SО2)
0–20 ppm
–20...+50°С
GTSSO220PR (Диоксид серы SО2)
0–100 ppm
–20...+50°С
GTSSO2100PR (Хлор CI2)
0–10 ppm
–20...+50°С
Преимущества
- Может использоваться как часть системы контроля загазованности (FlexVu моделей UD10, а так же другими устройствами, способными принимать линейный сигнал постоянного тока 4-20 мА);

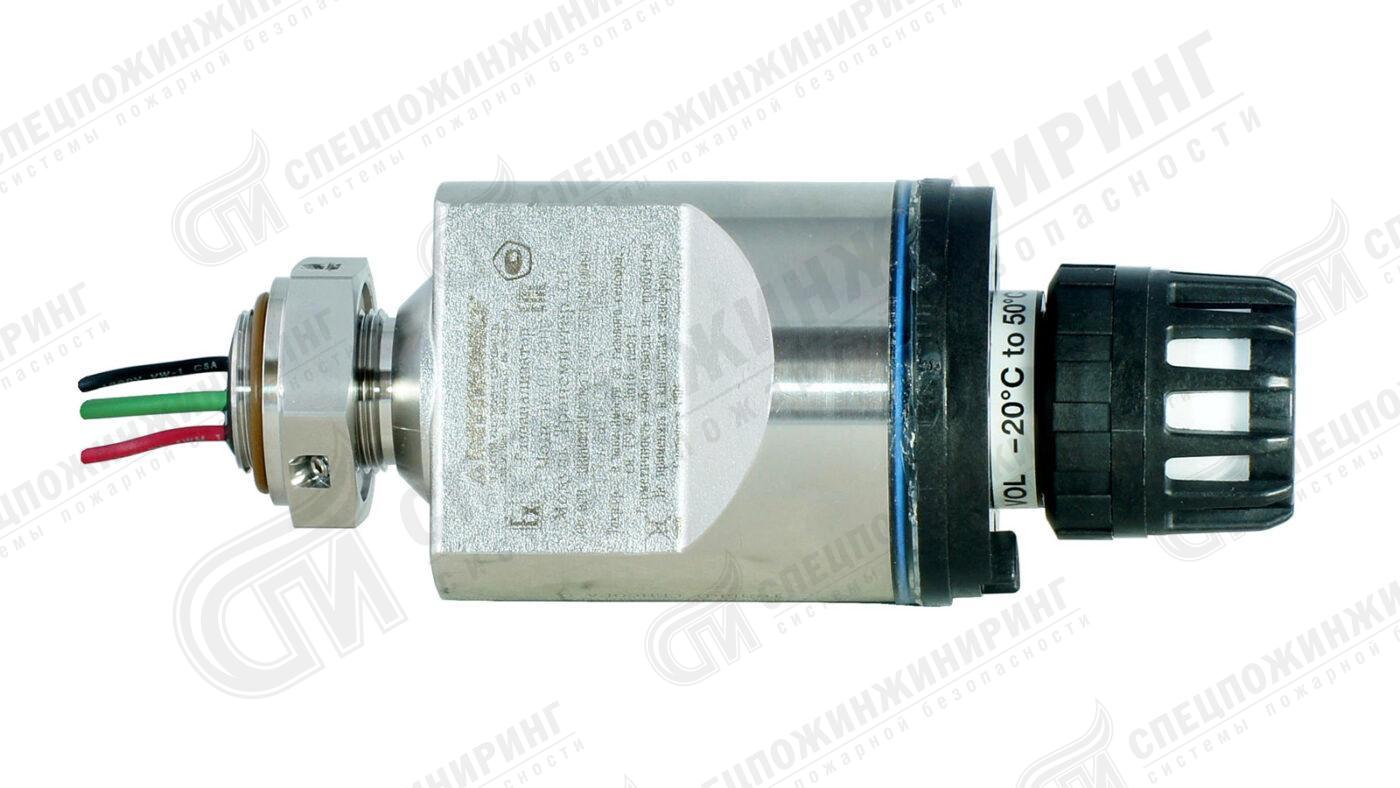

- В газоанализаторе используется гидрофобный фильтр, который легко заменяется без открывания устройства или использования специальных инструментов;

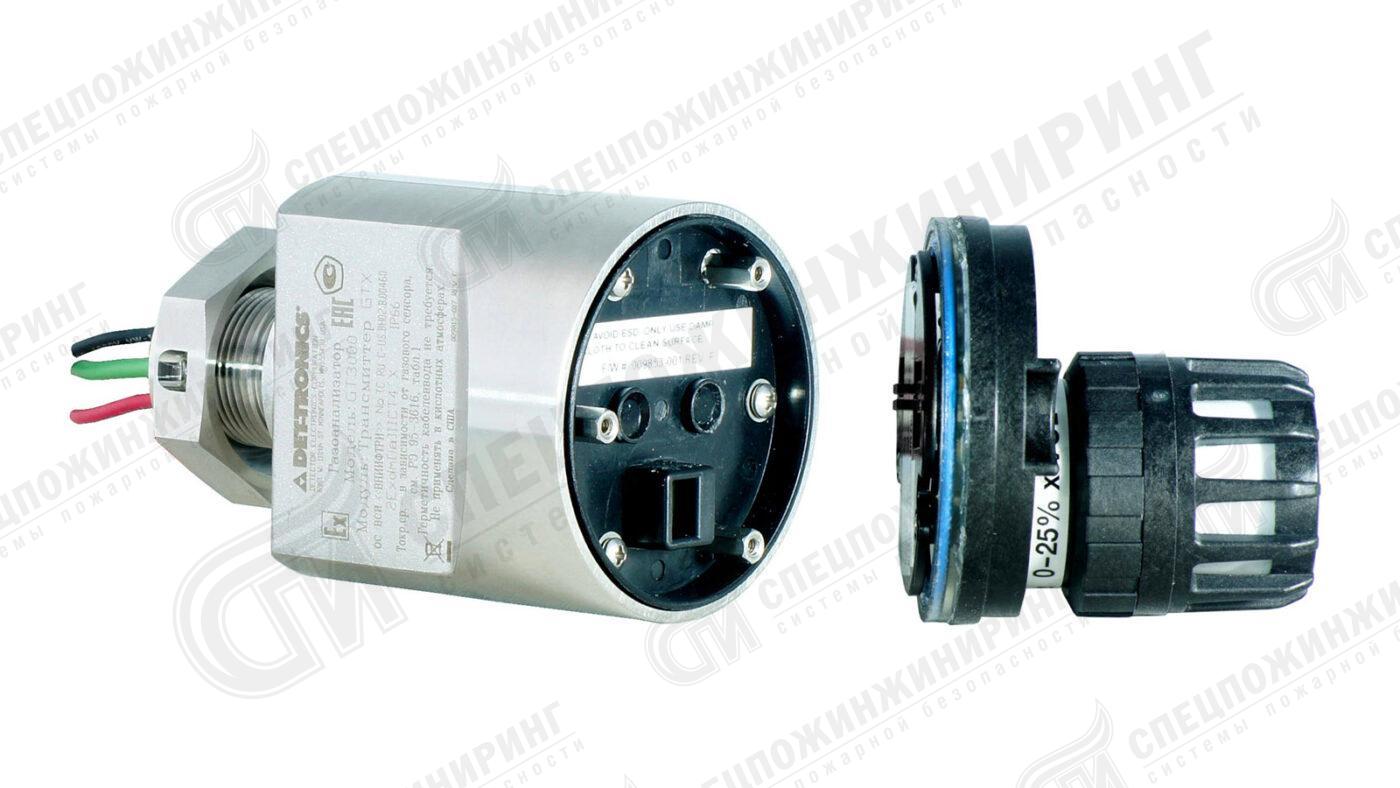

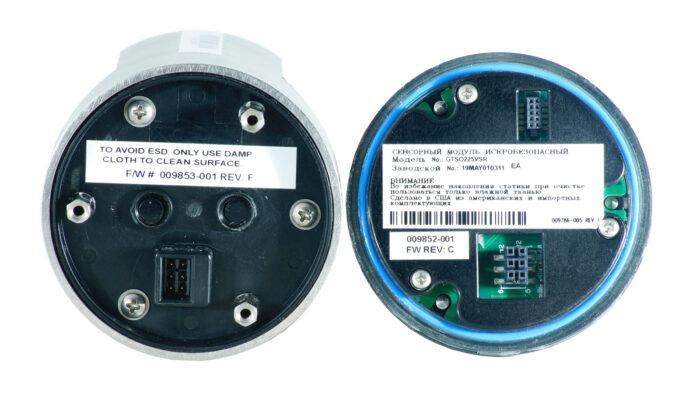

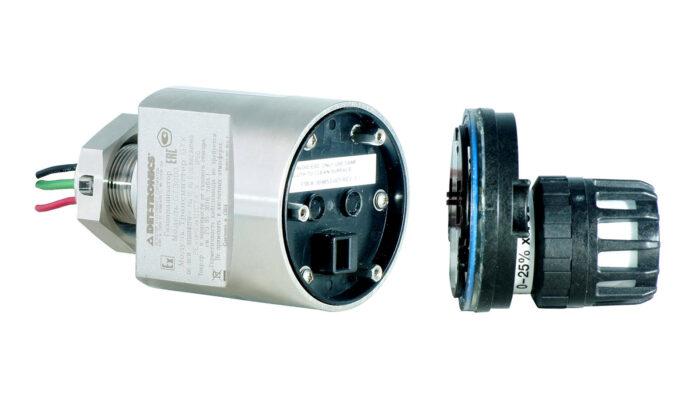

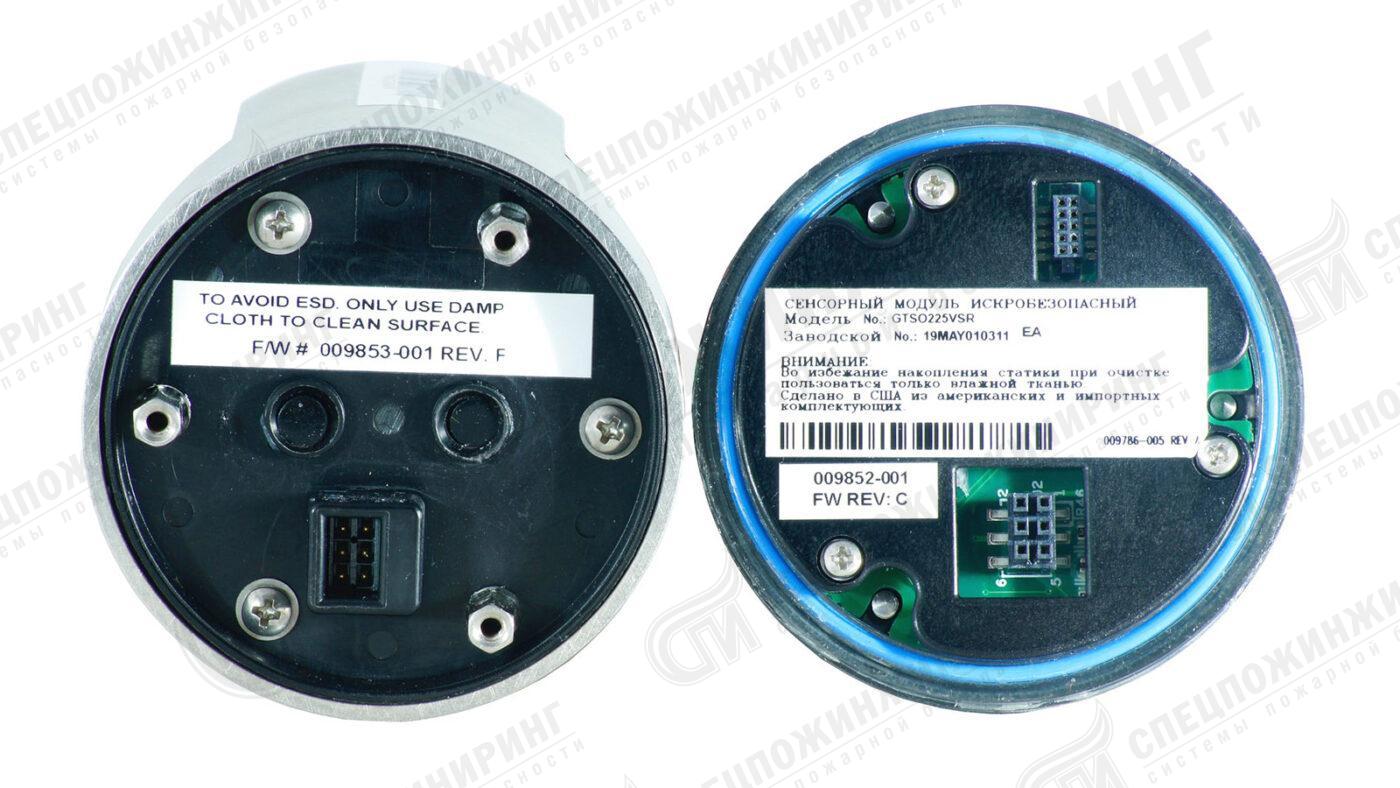

- Сенсорный модуль GTS представляет собой искробезопасное устройство, позволяющее выполнять его замену в полевых условиях во взрывоопасной зоне без отключения напряжения питания;
- Калибровка газоанализатора выполняется одним оператором с использованием магнита и встроенного светодиода индикации;
- Устойчив к воздействию ветра, дождя и экстремальных перепадов температуры и давления; обладает повышенной устойчивостью к влаге;
- Оснащен встроенной системой регистрации событий.
Документация
pdf, 2,25 МБ
Монтажное оборудование
Рекомендуемое количество оборудования для монтажа газоанализатора токсичных газов, кислорода и водорода стационарного электрохимического GT3000 указано в руководстве по эксплуатации.
Сервисное оборудование
Перечь сервисного оборудования для газоанализатора токсичных газов, кислорода и водорода стационарного электрохимического GT3000.
