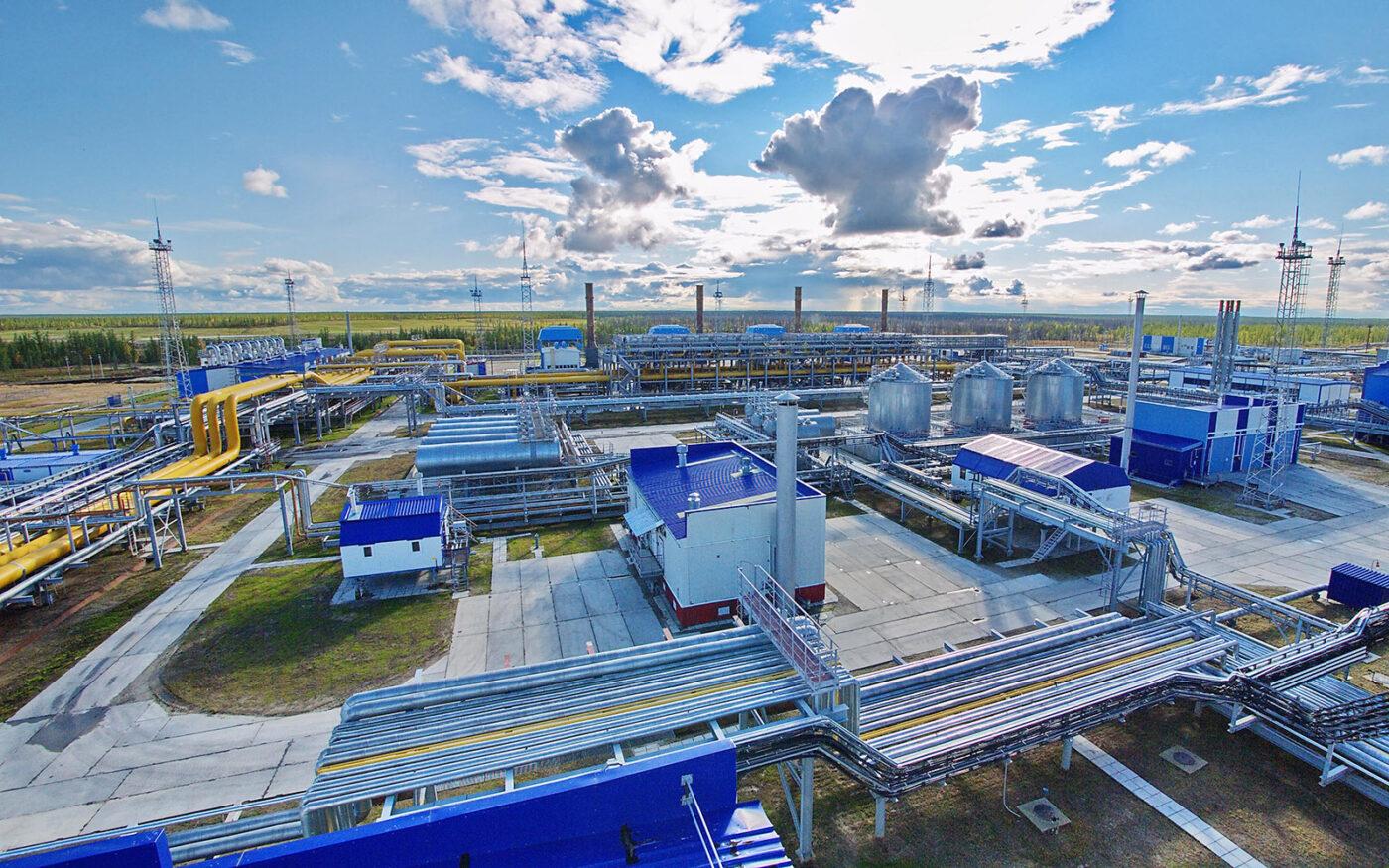

Южно-Русское нефтегазоконденсатное месторождение (ЮРНГКМ) открыто в 1969 году в Красноселькупском районе Ямало-Ненецкого автономного округа.
ЮРНГКМ является основной ресурсной базой Северо-Европейского газопровода (Северный поток). Запасы (категории АВС1+С2) составляют более 1 трлн куб. м газа, более 50 млн тонн нефти и газового конденсата. Порядка 85% всех запасов сосредоточено в сеноманских и туронских пластах, остальные 15% — в нижележащих толщах.
Проектная мощность составляет 25 млрд куб. м газа в год. В 2004 году был подготовлен проект разработки месторождения. В 2006 году началось его обустройство. В октябре 2007 года месторождение было введено в эксплуатацию, в августе 2009 года — выведено на проектную мощность.
В настоящее время на месторождении разрабатывается сеноманская залежь, в опытно-промышленной разработке — туронская залежь. ЮРНГКМ является одним из самых современно оснащенных с точки зрения технологических и инженерных решений.
Для обеспечения противопожарной защиты всего технологического оборудования Южно-Русского НГКМ разработано 7 комплектов проектной и рабочей документации.
Установка комплексной подготовки газа (УКПГ). Пусковой комплекс
Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования УКПГ (пусковой комплекс):
- здание переключающей арматуры и замера газа (узел замера газа имеет пять замерных линий);
система сброса газа, - первый корпус осушки газа (четыре многофункциональных абсорбера),
- корпус регенерации ТЭГ (две технологические линии регенерации ТЭГ и установка дегазации водометанольной смеси, состоящая из двух технологических линий),
- технологические емкости и насосная реагентов и масел,
- корпус подготовки топливного и пускового газа,
- технологическая насосная для подачи метанола на кусты скважин,
- кусты газовых скважин №8…13, 16, 18.
Противопожарная защита обеспечена посредством следующего оборудования
- контроллеры систем пожарной автоматики (СПА) «СПАРК-S»,
- выносная панель сигнализации и управления,
- автоматизированное рабочее место (АРМ) оператора,
- извещатели пожарные пламени ИП 330/3-20-А3,
- газоанализаторы углеводородных газов инфракрасные PIRECLB1B1R.
Установка комплексной подготовки газа (УКПГ). Второй комплекс осушки газа
Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования УКПГ (второй комплекс осушки газа):
- второй корпус осушки газа (четыре многофункциональных абсорбера),
- склад масел в таре,
- дренажные емкости,
- кусты газовых скважин №1…7, 14, 15, 17, 19…41.
Противопожарная защита обеспечена посредством следующего оборудования
- контроллеры СПА «СПАРК-S»,
- АРМ оператора,
- извещатели пожарные пламени ИП 330/3-20-А3,
- газоанализаторы углеводородных газов инфракрасные PIRECLB1B1R.
Дожимной компрессорный цех №1 (ДКЦ №1). Первый этап
Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования ДКЦ №1 (1-й этап):
- корпус сепарации газа (КСГ),
- энергоблок ДКЦ №1,
- установка автоматического пожаротушения № 1,
- компрессорный цех с четырьмя агрегатами ГПА-16ДКС–09,
- аварийная дизельная электростанция № 4,
- канализационная насосная станция бытовых сточных вод № 2 на площадке сооружений канализации,
- блок-бокс отсечной арматуры (4 шт.),
- площадка ДКЦ,
- теплая стоянка автомобилей.
Противопожарная защита обеспечена посредством следующего оборудования
- контроллеры СПА «СПАРК-S»,
- выносная панель сигнализации и управления,
- АРМ оператора,
- извещатели пожарные пламени ИП 330/3-20-А3,
- газоанализаторы углеводородных газов инфракрасные PIRECLB1B1R.
Дожимной компрессорный цех №1 (ДКЦ №1). Второй этап
Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования ДКЦ №1 (2-й этап):
- энергоблок ДКЦ №2,
- блоки отсечной арматуры (4шт.),
- площадка ДКЦ,
- аварийная дизельная электростанция №5,
- объекты площадки ВЖК.
Противопожарная защита обеспечена посредством следующего оборудования
- контроллеры СПА «СПАРК-S»,
- газоанализаторы углеводородных газов инфракрасные PIRECLB1B1R.
Производственная площадка юга месторождения (ППЮМ)
Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования ППЮМ:
- здание насосной и емкости метанола,
- помещение для мотопомпы и пожарного инвентаря,
- теплая стоянка автомобилей,
- аварийная дизельная электростанция «Звезда-280НК-02М3» (штатная установка противопожарной защиты),
- комплектная трансформаторная подстанция (КТП) (штатная установка противопожарной защиты).
Противопожарная защита обеспечена посредством следующего оборудования
- контроллеры СПА «СПАРК-S»,
- АРМ оператора,
- извещатели пожарные пламени ИП 330/3-20-А3,
- газоанализаторы углеводородных газов инфракрасные PIRECLB1B1R.
Площадка электростанции собственных нужд (ЭСН)
Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования ЭСН:
- энергетический модуль 1.1….1.4 (штатная установка противопожарной защиты),
- объединенный блок управления (ОБУ),
- тепломеханический блок и теплый переход,
- электротехнический блок,
- резервная дизельная электростанция (РДЭС),
- проходной блок,
- склад,
- территория площадки ЭСН.
Противопожарная защита обеспечена посредством следующего оборудования
- контроллеры СПА «СПАРК-S»,
- АРМ оператора.
