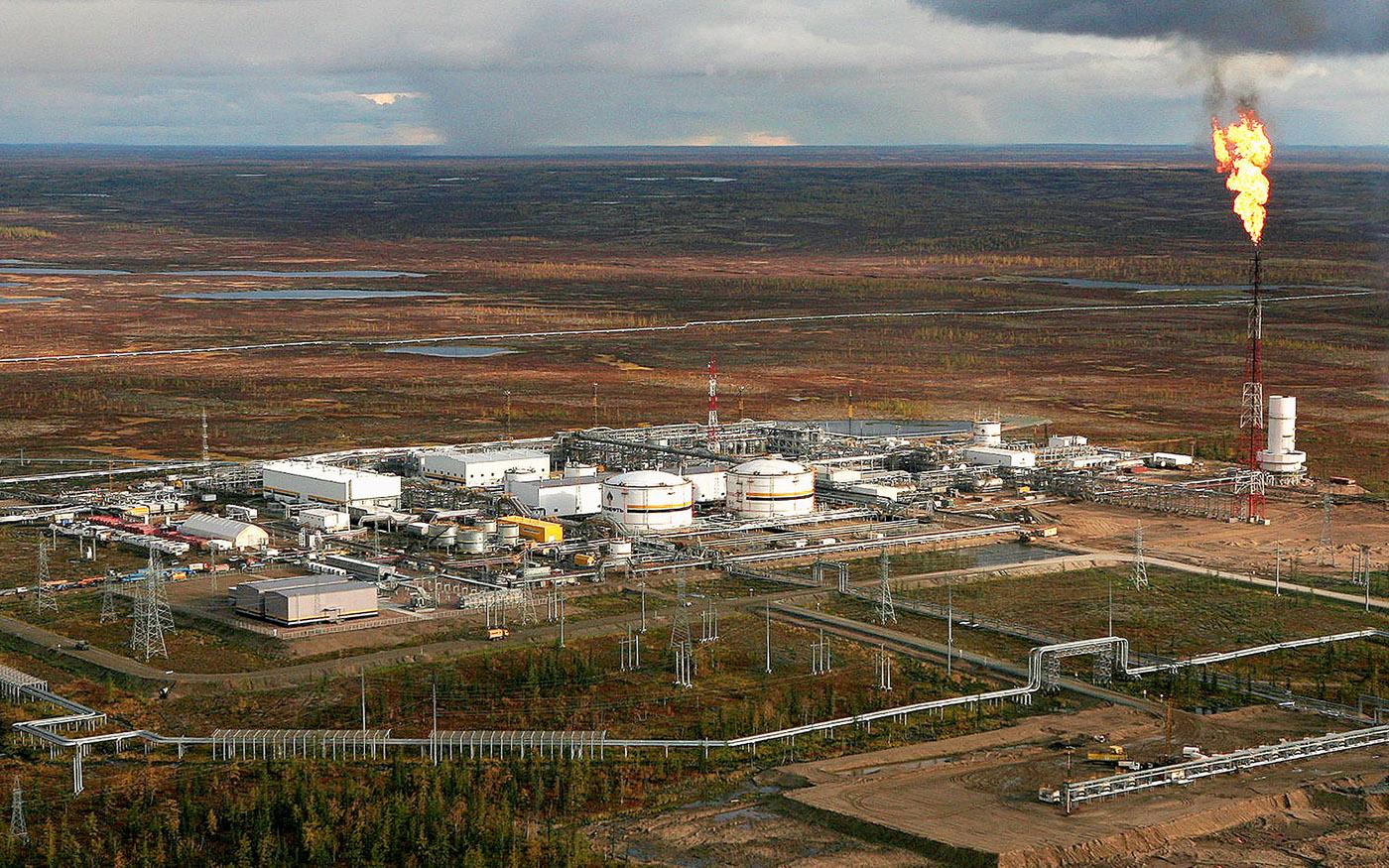

Ванкорское месторождение — нефтегазовое месторождение в Красноярском крае России. Расположено на севере края, включает в себя Ванкорский (Туруханский район Красноярского края) и Северо-Ванкорский (расположен на территории Таймырского (Долгано-Ненецкого) автономного округа) участки.
Запасы нефти на месторождении превышают 260 млн т, газа — около 90 млрд куб. м. Начало промышленной эксплуатации месторождения 2008. Проектная мощность — 14 млн т нефти в год.
Для обеспечения противопожарной защиты всего технологического оборудования УПСВ-Север Ванкорского месторождения разработан 1 (один) комплект проектной и рабочей документации.
Установка предварительного сброса воды – Север Ванкорского месторождения. Автоматизированная система управления и безопасности АСПС, КЗ и ПТ
Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования:
- 1-й пусковой комплекс
- Площадка дегазаторов воды,
- Площадка сепаратора,
- Блок подготовки газа,
- Цех N1/1- перекачки воды,
- Блок замера воды,
- Цех N1/2- очистки воды,
- Резервуар пластовой воды V=20000м3,
- Цех N2- перекачки воды,
- Площадка емкости промежуточной V=100м3,
- Площадка аппаратов глубокой очистки воды (АГОВ),
- Блок КТП,
- Станция компрессорная воздушная,
- Станция азотная,
- Блок аппаратурный Хозяйство факельный,
- Узел сбора конденсата,
- Хозяйство реагентное,
- Цех N3- станция насосная системы ППД,
- Узел сбора конденсата,
- Блок КТП С НКУ,
- Блок подстанции трансформаторной,
- Аппаратная АСУБ,
- Блок НКУ,
- Блок управления,
- Блок РУ 10кВ,
- Блок управления с преобразователем частоты,
- Котельная блочная,
- Станция насосная противопожарного водоснабжения,
- Резервуар противопожарного запаса воды V=2000м3,
- Резервуар противопожарного запаса воды V=400м3,
- Блок хранения пожинвентаря,
- Блок-бокс мотопомпы,
- Станция насосная хозпитьевого водоснабжения,
- Блок пожарных гидрантов,
- Камера управления задвижками,
- Блок-бокс с пожарными гидрантами и баками с пенообразователем,
- Станция биологической очистки бытовых сточных вод,
- Станция канализационная насосная бытовых стоков,
- Станция насосная подачи неочищенных производственно-дождевых стоков,
- Установка очистки производственно-дождевых сточных вод,
- Установка малогабаритная канализационная,
- Блок дозирования химреагентов,
- Блок узла связи,
- Корпус административно-бытовой,
- Блок обогрева персонала,
- Электростанция дизельная ДЭС,
- Сети противопожарной автоматики.
- 2-й пусковой комплекс
- Блок пожарных гидрантов,
- Блок-бокс с пожарными гидрантами и баками с пенообразователем,
- Склад материально-технический,
- Блок-бокс по утилизации бочкотары,
- Цех подготовки песка (шлама),
- Площадка сепараторов I ступени сепарации,
- Площадка предварительного сброса пластовой воды с НГСВ,
- Площадка нагревателей,
- Площадка подготовки нефти,
- Резервуар нефти РВС-10000,
- Цех N4-станция насосная внешней перекачки,
- Станция насосная внутренней перекачки,
- Площадка буферных емкостей,
- Хозяйство реагентное,
- Хозяйство метанольное,
- Система измерений количества и показателей качества нефти (СИКН),
- Система измерений количества и параметров свободного нефтяного газа (СИКГ),
- Блок подготовки газа,
- Блок аппаратурный,
- Здание компрессорной,
- Аппараты воздушного охлаждения,
- Энергоблок,
- Аппаратная АСУБ,
- Блок КТП С НКУ,
- Блок НКУ,
- Блок управления,
- Блок РУ 10кВ,
- Резервуар противопожарного запаса воды V=400м3,
- Блок пожарных гидрантов,
- Камера управления задвижками,
- Блок-бокс с пожарными гидрантами и баками с пенообразователем,
- Стоянка теплая на 5 единиц,
- Установка газового пожаротушения,
- Блок обогрева персонала,
- Блок-бокс мотопомпы.
Противопожарная защита обеспечена посредством следующего оборудования:
- Контроллер систем пожарной автоматики «СПАРК-EQP»,
- Автоматизированное рабочее место (АРМ) оператора,
- Извещатель пожарный пламени ИП 330/3-20-А3,
- Газоанализатор горючих газов модели PIRECL41М,
- Выносной адресный модуль ВВАМ-8.
