Ямбургское нефтегазоконденсатное месторождение (ЯНГКМ) — месторождение газа, газового конденсата и нефти, открытое в 1969 году. Расположено в Заполярной части Западносибирской равнины, на Тазовском полуострове в субарктической зоне.
Месторождение относится к распределённому фонду недр. Промышленная газоносность установлена в сеноманских и неокомских отложениях. Общие геологические запасы оцениваются 8,2 трлн м³ природного газа.

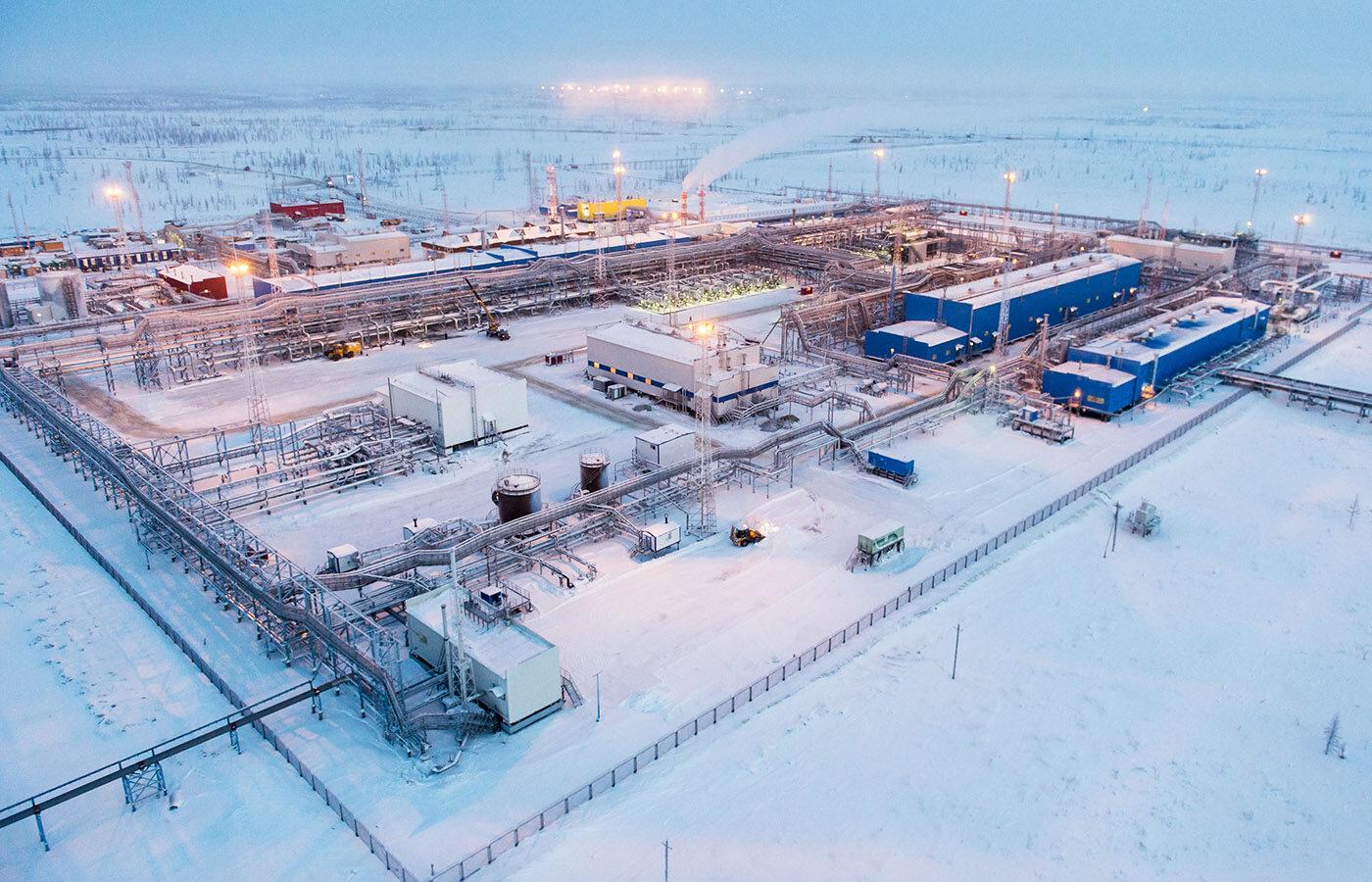

На Ямбургском месторождении впервые была использована централизованная система обустройства, когда вместо трёх установок комплексной подготовки газа используются одна УКПГ и две установки предварительной подготовки газа (УППГ). Это позволило сэкономить значительные средства и ускорить ввод месторождения в эксплуатацию. Подготовка газа к транспортировке осуществляется на 9 установках комплексной подготовки газа (УКПГ) (1-7, 9 и 1В) и на 5 установках предварительной подготовки газа (УППГ) (ППГ ГП-1 (бывшая УППГ-8), 4А, 10, 2В, 3В). На данный момент месторождение для удобства разделено на три отдельных участка: Ямбургскую, Харвутинскую и Анерьяхинскую площади.
Именно на Харвутинской функционирует самый современный и высокотехнологичный комплекс.
Для обеспечения противопожарной защиты технологического оборудования Ямбургского нефтегазоконденсатного месторождения на Харвутинской площади разработано 5 комплектов проектной и рабочей документации.
Система пожарообнаружения, активного пожаротушения и контроля загазованности объектов ЭУ-11 Харвутинской площади Ямбургского ГКМ в составе АСУ ТП и ИУС газовых промыслов (первый и второй пусковые комплексы).
Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования эксплуатационного участка №11 (ЭУ-11):
- УКПГ-9
- установка регенерации ДЭГа и метанола (УРДиМ);
- узел подключения ДКС к УКПГ;
- здание переключающей арматуры и замера газа (ЗПА);
- установка подготовки газа (УПГ);
- насосная ДЭГа, метанола и ГСМ;
- блок подсобно-производственных помещений (БППП);
- блок вспомогательных помещений (БВП);
- блок-бокс систем охранной сигнализации;
- дизельная электростанция Звезда-630НК-02М3-01 (3 шт., штатная установка противопожарной защиты);
- КТП;
- переходные галереи между БППП, УПГ и установкой регенерации ДЭГа и метанола;
- водопроводная насосная станция, резервуары запаса воды (ВНС);
- КНС бытовых стоков №1, №2, производственных стоков;
- канализационные очистные сооружения (КОС);
- установка закачки стоков в пласт (УЗСП);
- котельная;
- узел учета тепла.
- Площадка водозаборных сооружений (ВЗС)
- КТП;
- станция предварительной подготовки воды ВОС-400П;
- насосная станция 2-го подъема (резервуары запаса воды);
- дизельная электростанция «Звезда-410НК-02М3» (штатная установка противопожарной защиты).
- Площадка промзоны (ПЗ)
- вахтовый жилой комплекс;
- пождепо;
- база ГПУ;
- база ОРСа;
- база ДРЭУ;
- база УТТиСТ;
- склад ГСМ.
- Площадка электростанции собственных нужд (ЭСН)
Противопожарная защита обеспечена посредством следующего оборудования:
- Контроллер систем пожарной автоматики «СПАРК-S»,
- Выносная панель сигнализации и управления,
- Автоматизированное рабочее место (АРМ) оператора,
- Извещатель пожарный пламени ИП-330-10-1,
- Газоанализатор углеводородных газов инфракрасный PIRECLB1B1R.
Система пожарообнаружения, активного пожаротушения и контроля загазованности объектов УППГ-10 и ТП-9 Харвутинской площади Ямбургского ГКМ в составе АСУ ТП и ИУС газовых промыслов
Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования эксплуатационных участков №9 и №10 (ЭУ-9 и ЭУ-10):
- УППГ-10
- технологический корпус;
- блок вспомогательных помещений (БВП);
- проходная;
- блок-бокс систем охранной сигнализации;
- КТП;
- водоочистные сооружения (ВОС);
- водопроводная насосная станция (резервуары запаса воды);
- КНС бытовых и производственных стоков;
- канализационные очистные сооружения (КОС);
- котельная;
- дизельная электростанция (2 шт., штатная установка противопожарной защиты);
- установка технологических емкостей;
- подогреватель газа П-1 (2 шт.);
- емкость аварийного слива;
- емкости сбора жидкости и мехпримесей;
- ресивер газа импульсного;
- емкость аварийного слива дизельного топлива;
- АВО газа.
- ТП-9
- пункт распределения метанола;
- проходная;
- КТП;
- укрытие для мотопомпы;
- дизельная электростанция (2 шт., штатная установка противопожарной защиты);
- емкость аварийного слива;
- емкость дизельного топлива;
- емкость дренажная Е-3.
Противопожарная защита обеспечена посредством следующего оборудования:
- Контроллер систем пожарной автоматики «СПАРК-S»,
- АРМ оператора,
- Извещатель пожарный пламени ИП 330/3-20-А1,
- Газоанализатор углеводородных газов инфракрасный PIRECLB1B2R.
Система пожарообнаружения, активного пожаротушения и контроля загазованности объектов УППГ-8 Харвутинской площади Ямбургского ГКМ в составе АСУ ТП и ИУС газовых промыслов
Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования эксплуатационного участка №8 (ЭУ-8):
УППГ-8
- дизельная электростанция ЭД-500Т;
- дизельная электростанция АД100;
- насосная метанола;
- производственное здание;
- КТП;
- блок подсобно-производственных помещений (БППП);
- блок-контейнер РРС;
- здание АСУ;
- укрытие для мотопомпы;
- проходная;
- наружные установки.
Противопожарная защита обеспечена посредством следующего оборудования:
- Контроллер систем пожарной автоматики «СПАРК-S»,
- Выносная панель сигнализации и управления,
- АРМ оператора,
- Извещатель пожарный пламени ИП 330/3-20-А1,
- Газоанализатор углеводородных газов инфракрасный PIRECL21(22)М.
Установка охлаждения газа на УКПГ-9 Харвутинской площади Ямбургского НГКМ. «Верхний» уровень управления автоматической системы пожарной сигнализации, контроля загазованности и пожаротушения
Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования установки охлаждения газа (УОГ):
- здание турбодетандеров;
- этажерка АВО (наружная установка);
- дизельная электростанция Звезда-630НК-02М3-01 (2 шт., штатная установка противопожарной защиты);
- емкости для хранения дизельного топлива.
Противопожарная защита обеспечена посредством следующего оборудования:
- Контроллер систем пожарной автоматики «СПАРК-S»,
- Выносная панель сигнализации и управления,
- АРМ оператора,
- Газоанализатор углеводородных газов инфракрасный PIRECL21(22)М.
Дожимная компрессорная станция (1 очередь) на УКПГ-9 Харвутинской площади Ямбургского НГКМ. «Верхний» уровень управления автоматической системы пожарной сигнализации, контроля загазованности и пожаротушения
Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования дожимной компрессорной станции (ДКС):
- производственно-энергетический блок;
- здание маслохозяйства;
- наружное оборудование газоперекачивающих агрегатов ГПА-1…ГПА-7, АВО, блоки отсечной арматуры;
- дизельная электростанция Звезда-630НК-02М3-01 (2 шт.);
- поршневая компрессорная установка;
- установка очистки бытовых сточных вод;
- канализационная насосная станция производственных и сточных вод;
- наружные установки (емкости масел, резервуар аварийного приема дизельного топлива 500Е-3, площадка для автоцистерн, емкость дренажная 48Е-7, емкость дренажная 44Е-2, ресивер импульсного газа 44Е-1, емкость поверхностных стоков с насосом).
Противопожарная защита обеспечена посредством следующего оборудования:
- Контроллер систем пожарной автоматики «СПАРК-S»,
- Газоанализатор углеводородных газов инфракрасный PIRECL21(22)М.
