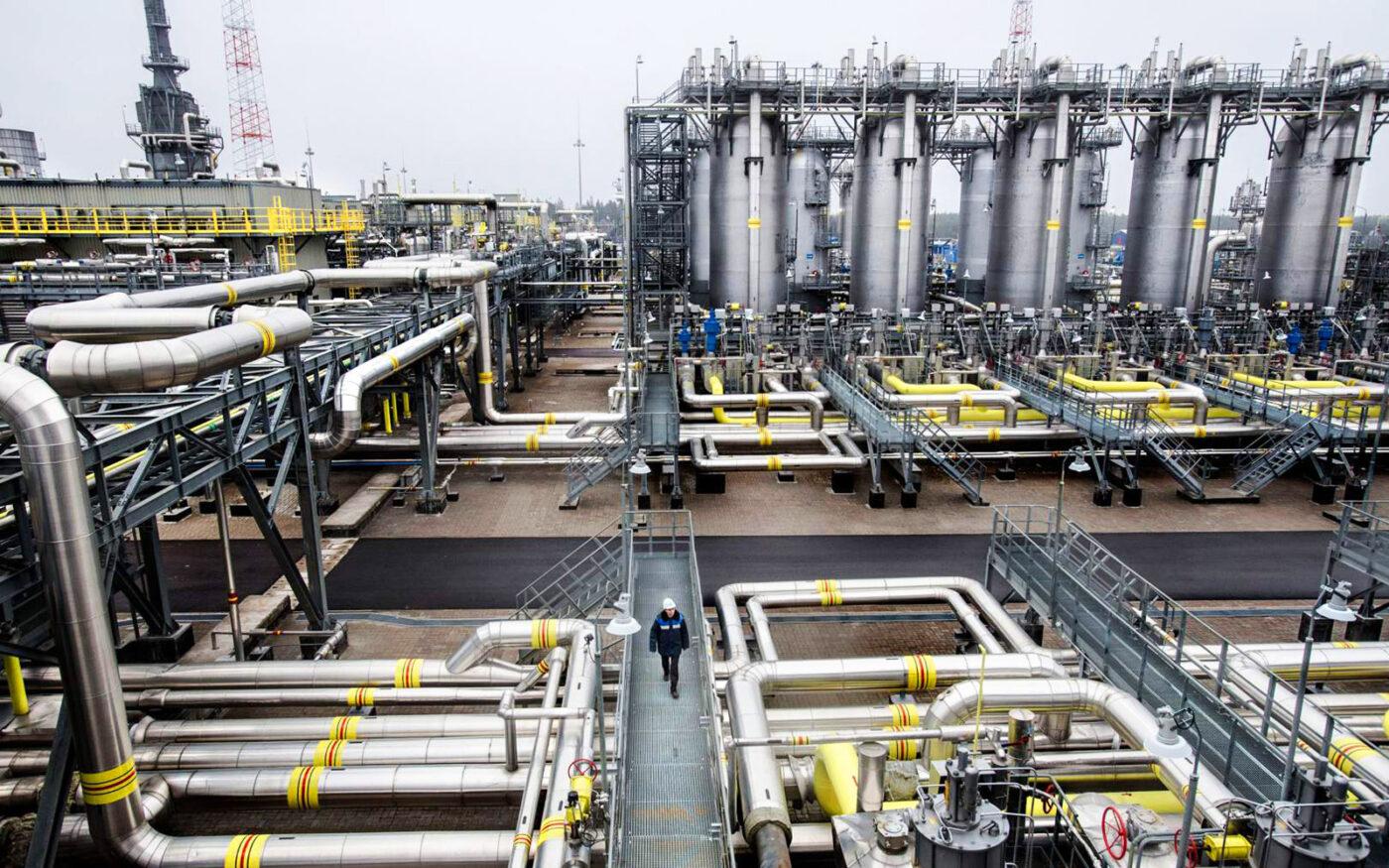

Комплекс по производству, хранению и отгрузке сжиженного природного газа в районе КС «Портовая» располагается в Ленинградской области, недалеко от Выборга и границы с Финляндией.
КС «Портовая», самая мощная компрессорная станция в мире (суммарная мощность 366 мВт), служит отправной точкой для транспортировки газа в «Северный поток», являющийся морской частью Северо — Европейского газопровода между Россией и Германией, проходящий по дну Балтийского моря.
В свою очередь, излишки газа, который не отбирается экспортным рынком из МГП «Северный поток», будут являться сырьевой базой для комплекса по производству и хранению сжиженного природного газа (СПГ) в районе КС «Портовая».
КС «Портовая» является уникальным объектом мировой газовой отрасли, в его строительстве использовано новейшее оборудование и самые передовые инновационные технологии.
Для обеспечения противопожарной защиты всего технологического оборудования КС «Портовая» разработано 7 комплектов проектной и рабочей документации.
КС «Портовая». Автоматическая система пожарной сигнализации (АСПС), контроля загазованности (КЗ) и пожаротушения (ПТ) для защиты газоперекачивающих агрегатов (ГПА) RB211 и Trent
Проектными решениями обеспечена противопожарная безопасность 8 ГПА. Защите подлежало следующее технологическое оборудование ГПА:
- кожух ГПА,
- блок воздушных фильтров,
- ангар ГПА,
- контейнер систем управления и силового оборудования,
- контейнер подогрева воздуха,
- контейнер станции пожаротушения.
Противопожарная защита обеспечена посредством следующего оборудования:
- контроллеры систем пожарной автоматики (СПА) «СПАРК-EQP»,
- извещатели пожарные пламени Х3301А4М14R2,
- извещатели пожарные пламени ИП 330/3-20-А3,
- газоанализаторы углеводородных газов инфракрасные PIRECLB4A1R2,
- газоанализаторы горючих газов ТГА модели PIRECL41М.
Система противопожарной защиты и КЗ установки подготовки газа к транспорту (УПГТ) на КС «Портовая»
Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования УПГТ:
- адсорберы (20 аппаратов),
- фильтры сепараторы сырого газа (4 аппарата),
- фильтры сепараторы сухого газа (4 аппарата),
- фильтры сепараторы сырьевого газа (4 аппарата),
- фильтры газа регенерации (4 аппарата),
- сепараторы газа регенерации (4 аппарата),
- сепараторы конденсата высокого давления (4 аппарата),
- охладители газа (5 аппаратов),
- блок подготовки топливного газа и стабилизации,
- комплектно-блочная установка жидкого теплоносителя,
- укрытие анализатора температуры конденсации №1, 2, 3, 4,
- укрытие газохромотографа №1, 2.
Противопожарная защита обеспечена посредством следующего оборудования:
- контроллеры СПА «СПАРК-EQP»,
- автоматизированное рабочее место (АРМ) оператора,
- извещатели пожарные пламени ИП 330/3-20-А3,
- газоанализаторы горючих газов ТГА модели PIRECL41М.
КС «Портовая». АСПС, централизованная (на основе МИЖУ) автоматическая установка газового пожаротушения (АУГП) для защиты кабельных сооружений здания энергоблока УПГТ. АСПС и пожаротушения серверной ПЭБ
Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования:
- помещение щитовой (с кабельными сооружениями),
- помещение аппаратной (с кабельными сооружениями),
- помещения серверной,
- пространство под фальшполом серверной.
Противопожарная защита обеспечена посредством следующего оборудования:
- контроллеры СПА «СПАРК-EQP»,
- выносная панель сигнализации и управления,
- автоматизированное рабочее место (АРМ) оператора.
КС «Портовая». АСПС и КЗ УПГ и УПИГ
Проектными решениями обеспечена противопожарная безопасность следующего технологического оборудования УПГ и УПИГ:
- отсек технологический,
- отсек подготовки теплоносителя,
- установка подготовки импульсного газа,
- отсек управления.
Противопожарная защита обеспечена посредством следующего оборудования:
- контроллеры СПА «СПАРК-EQP»,
- извещатели пожарные пламени ИП 330/3-20-А3,
- газоанализаторы горючих газов ТГА модели PIRECL41М.
«Верхний» уровень АСПС, КЗ и ПТ КС «Портовая»
Проектными решениями создана интегрированная автоматическая система пожарной сигнализации, контроля загазованности и пожаротушения (АСПС, КЗ и ПТ), направленная на обеспечение пожаробезопасной эксплуатации объектов основной технологии компрессорной станции КС «Портовая».
Проектными решениями предусмотрено создание единой комплексной информационно-управляющей системы, сопряженной с АСУ ТП КС, САУ ГПА, САУ КЦ, САУ УПГ и пожарно-охранной системой КС.
АСПС, КЗ и ПТ функционально предназначена для сбора, обработки и представления информации о пожарном состоянии и уровне загазованности на объектах основной технологии КС «Портовая», а также для оповещения о пожаре, о превышении допустимого уровня загазованности и для управления пожаротушением.
Противопожарная защита обеспечена посредством следующего оборудования:
- контроллеры СПА «СПАРК-EQP»,
- АРМ оператора.
